ACFM воздушного компрессора: фактические кубические футы в минуту

Фактические кубические футы в минуту (ACFM) единица измерения объемного расхода воздуха или газа под давлением. фактические условия эксплуатации, включая влияние давления, температуры и влажности.

В отличие от теоретических или стандартных расходов потока (таких как SCFM или CFM), ACFM отражает реальные условия потока и имеет решающее значение для точной оценки производительности в различных отраслях.

В этом блоге рассматривается определение ACFM, ключевые факторы, влияющие на него, такие как давление, температура и влажность, его значение в таких отраслях, как ОВКВ и производство электроэнергии, а также советы по точным измерениям и оптимизации.

Что такое АКФМ

ACFM определяет количество газа или воздуха, проходящего через систему в минуту, на основе:

• Фактическое давление: Реальное рабочее давление системы (включая атмосферное и манометрическое давление).

• Фактическая температура: Текущая температура газа или воздуха во время работы.

• Фактическая влажность: Содержание влаги в воздухе, влияющее на его плотность и характеристики потока.

Почему ACFM важен

1. Точная оценка производительности:
   ACFM необходим для оценки реальной производительности компрессоров, воздуходувок или систем отопления, вентиляции и кондиционирования. Он учитывает рабочие переменные, которые существенно влияют на поведение системы, обеспечивая более содержательную информацию, чем SCFM или CFM.

2. Оптимизация промышленных процессов:
   Использование ACFM гарантирует, что оборудование будет правильно подобрано и откалибровано в соответствии с конкретными требованиями системы, что повышает надежность и эффективность.

3. Энергоэффективность:
   Понимание фактического расхода помогает избежать перерасхода или недостаточной производительности, снижая затраты на электроэнергию и повышая устойчивость.

Что повлияет на ACFM?

1. Рабочее давление

• Абсолютное давление: ACFM изменяется в зависимости от рабочего давления системы, которое представляет собой сумму манометрического и атмосферного давления.

• При более высоких давлениях молекулы газа сжимаются, уменьшая объем (меньший ACFM для той же массы газа).

• При более низких давлениях газ расширяется, увеличивая ACFM.

• Перепады давления: Любое падение давления, вызванное ограничениями в системе (например, фильтрами, клапанами или трубопроводами), увеличит требования к ACFM для поддержания расхода в условиях ниже по потоку.

2. Рабочая температура

• Объем газа увеличивается с повышением температуры и сжимается с понижением температуры, что напрямую влияет на ACFM.

• Более высокие температуры: Вызывает расширение газа, что приводит к более высокому ACFM.

• Более низкие температуры: Сжать газ, что приведет к снижению ACFM.

• Источники тепла: Такое оборудование, как компрессоры, может нагревать систему, влияя на скорость потока.

3. Влажность и содержание влаги.

• Влажный воздух: Содержит водяной пар, который менее плотен, чем сухой воздух. По мере увеличения влажности общая плотность воздуха уменьшается, что приводит к увеличению ACFM при том же массовом расходе.

• Сухой воздух: Плотнее влажного воздуха, поэтому ACFM будет ниже.

• Это влияние особенно существенно в приложениях, связанных с большими перепадами температур или во влажной среде.

4. Высота

• Атмосферное давление: Уменьшается с высотой, уменьшая плотность воздуха или газа.

• На больших высотах ACFM выше, потому что газ расширяется больше из-за более низкого атмосферного давления.

• На уровне моря атмосферное давление выше, что приводит к более низкому ACFM.

5. Тип газа или состав смеси.

• Различные газы имеют разную молекулярную массу и плотность, что влияет на их характеристики сжимаемости и расширения.

• Например, в аналогичных условиях гелий расширяется сильнее, чем воздух, что приводит к более высокому ACFM.

6. Сопротивление потоку в системе

• Такие компоненты, как фильтры, клапаны, колена или длинные участки трубопроводов, вызывают потери давления, которые могут повлиять на рабочее давление и косвенно повлиять на ACFM.

• Засорение фильтров или загрязнение: Увеличение сопротивления, требующее более высокого ACFM для достижения той же мощности.

7. Эффекты сжимаемости

• Для систем высокого давления существенным фактором становится сжимаемость газа (насколько она отклоняется от поведения идеального газа). Реальные газы могут потребовать дополнительных поправок для точного определения ACFM.

8. Характеристики оборудования

• Эффективность компрессора или воздуходувки: Влияет на то, насколько хорошо оборудование может сжимать или перемещать газ в реальных условиях.

• Добавление тепла компрессорами: Компрессоры могут повышать температуру газа, вызывая его расширение и влияя на ACFM.

9. Утечки в системе

• Утечки вызывают дополнительные требования к потоку для поддержания желаемой производительности на выходе, что увеличивает необходимое значение ACFM.

10. Условия окружающей среды

• Сезонные и географические изменения температуры, давления и влажности могут влиять на ACFM.

• Например, в системе, предназначенной для зимних условий, летом может наблюдаться другое значение ACFM из-за более высоких температур и влажности окружающей среды.

Краткое изложение влияющих факторов

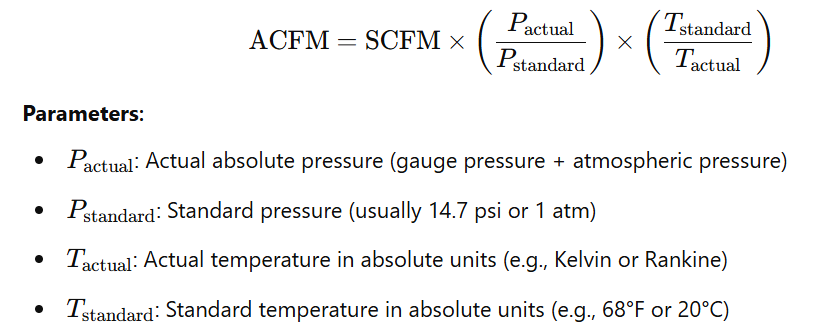

Как рассчитать ACFM

Формула преобразования SCFM (расход при стандартных условиях) в ACFM:

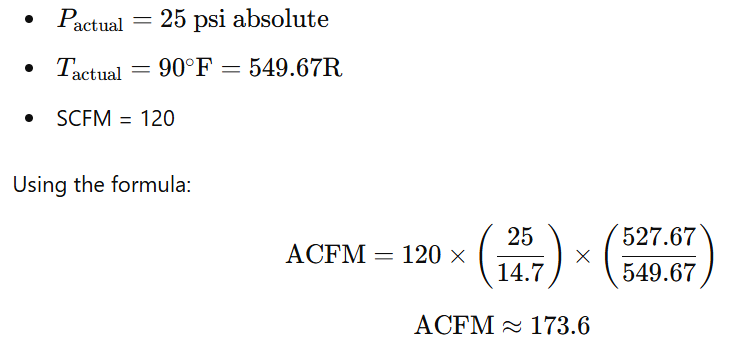

Пример тематического исследования

Газовый компрессор оценивается для морской платформы, где:

Это указывает на то, что компрессор должен выдерживать расход примерно 173,6 кубических футов в минуту в фактических условиях платформы, что значительно выше его номинального значения в стандартных кубических футах в минуту из-за повышенного давления.

Применение ACFM в промышленности

1. Системы сжатого воздуха:

ACFM широко используется для оценки и оптимизации производительности компрессоров. Это гарантирует:

• Компрессор может удовлетворить фактические потребности в различных условиях окружающей среды.

• Предотвращение потерь энергии из-за неправильного определения размера системы или перепроектирования.

2. HVAC (отопление, вентиляция и кондиционирование воздуха):

В системах HVAC ACFM помогает:

• Оценка воздушного потока для поддержания качества воздуха в помещении и регулирования температуры.

• Обеспечение правильного подбора оборудования для систем вентиляции коммерческих и промышленных зданий.

3. Химическая обработка:

На химических предприятиях ACFM имеет решающее значение для:

• Мониторинг газовых потоков в реакторах или сепараторах для поддержания стабильности процесса.

• Обеспечение правильной транспортировки материалов по трубопроводам, особенно газов, чувствительных к температуре.

4. Нефтяная и газовая промышленность:

ACFM необходим для управления потоками газа в системах добычи, транспортировки и переработки:

• Обеспечение эффективной работы компрессоров и воздуходувок в меняющихся полевых условиях.

• Мониторинг газопроводов, в которых изменения давления и температуры влияют на скорость потока.

5. Производство электроэнергии:

На электростанциях ACFM используется для:

• Контроль воздушно-топливных смесей в системах сгорания для достижения оптимальной эффективности.

• Обеспечение надлежащего воздушного потока в системах охлаждения или воздухозаборниках турбин.

6. Экологический мониторинг и контроль загрязнения:

ACFM используется в системах контроля загрязнения воздуха для:

• Измерьте скорость потока выхлопных газов в скрубберах, фильтрах или дымовых трубах.

• Обеспечьте соблюдение экологических норм путем точного количественного определения выбросов.

Сравнение с СКФМ и CFM

Советы по точному измерению и оптимизации ACFM

1. Используйте точные инструменты

• Почему это важно: Точное измерение ACFM зависит от надежных данных о давлении, температуре и скорости потока. Неисправные или некалиброванные приборы могут привести к существенным ошибкам в расчетах.

• Как реализовать:

• Используйте высококачественные расходомеры (например, тепловые измерители массы или дифференциального давления), разработанные с учетом типа газа и условий потока в вашей системе.

• Регулярно калибруйте эти инструменты, чтобы обеспечить их точность. Графики калибровки должны соответствовать отраслевым стандартам или рекомендациям производителя.

2. Учитывайте фактические условия

• Почему это важно: ACFM очень чувствителен к изменениям давления, температуры и влажности. Неучет этих условий приведет к неточным измерениям расхода.

• Как реализовать:

• Измерьте рабочее давление (абсолютное, включая атмосферное и манометрическое давление), температуру и влажность в точке подачи.

• Не полагайтесь на обобщенные условия окружающей среды, поскольку они могут значительно отличаться от реальных условий.

3. Регулярное обслуживание

• Почему это важно: Грязные фильтры, засоренные трубы и изношенные компоненты создают сопротивление в системе, вызывая перепады давления, которые могут искажать измерения ACFM.

• Как реализовать:

• Разработайте график профилактического обслуживания для проверки и очистки критически важных компонентов, таких как фильтры, клапаны и компрессоры.

• Своевременно выявляйте и устраняйте утечки, чтобы предотвратить ненужное увеличение требований к потоку.

4. Оптимизация конструкции системы

• Почему это важно: Плохая конструкция системы, например, трубопроводы недостаточного размера или чрезмерные изгибы, создают сопротивление, которое влияет на скорость потока и эффективность, требуя более высокого ACFM для достижения той же производительности.

• Как реализовать:

• Используйте трубы соответствующего размера, чтобы минимизировать потери давления.

• Уменьшите количество ненужных изгибов и фитингов в трубопроводе, чтобы обеспечить плавный поток.

• Рассмотрите возможность установки выпрямителей потока там, где турбулентный поток влияет на точность измерений.

5. Мониторинг условий окружающей среды

• Почему это важно: Сезонные и географические колебания температуры и влажности существенно влияют на ACFM. Например, более низкие температуры или более сухие условия приводят к более плотному воздуху, что влияет на скорость потока.

• Как реализовать:

• Установите датчики для непрерывного измерения температуры и влажности окружающей среды.

• Отрегулируйте настройки оборудования или пересчитайте ACFM на основе текущих данных об окружающей среде, особенно для наружных систем.

6. Машинисты поездов

• Почему это важно: Даже в современных системах человеческая ошибка может повлиять на точность ACFM. Операторы должны понимать, как условия системы и настройки оборудования влияют на скорость потока.

• Как реализовать:

• Проведите обучение тому, как измерять и интерпретировать показания ACFM.

• Научите операторов распознавать и устранять распространенные проблемы, такие как утечки в системе, колебания давления или неисправные датчики.

• Поощряйте упреждающий мониторинг состояния системы, чтобы своевременно выявлять несоответствия.

Заключение

ACFM — незаменимый показатель для измерения реального расхода, обеспечивающий точность и практичность в широком спектре отраслей. Его способность учитывать фактические условия эксплуатации делает его превосходящим SCFM и CFM в приложениях, требующих точного анализа потока, оптимизации системы и энергоэффективности.
