Запасные части воздушного компрессора: подробное руководство

В широком спектре областей воздушные компрессоры являются распространенным инструментом, обеспечивающим сжатый воздух для различных целей. Поэтому важно разбираться в запасных частях воздушного компрессора.

В этой подробной статье мы рассмотрим ключевые элементы промышленных воздушных компрессоров. Предоставьте руководство по идентификации запасных частей и обсудите необходимость использования деталей хорошего качества в зависимости от производительности воздушного компрессора.

Списки запасных частей для воздушных компрессоров

При обслуживании или ремонте воздушного компрессора важно ознакомиться с запасными частями, обеспечивающими работоспособность системы. В этой части будут описаны типы запасных частей для воздушных компрессоров, а именно фильтры, клапаны, уплотнения, прокладки, насосы и двигатели.

Фильтры воздушного компрессора

Системы фильтрации воздуха являются первой линией защиты воздушных компрессорных систем. Они играют важную роль в поддержании качества воздуха и защите внутренних частей оборудования. Такие системы включают в себя различные типы фильтров, выполняющих определенные функции в процессе сжатия.

Входные фильтры

Большинство систем сжатия воздуха оснащены системой фильтрации на входе, которая служит основной стратегией управления входом воздуха. В этих фильтрах используются специально разработанные материалы, поэтому загрязняющие вещества воздуха не достигают той части системы, где происходит фактическое сжатие. В современных системах входной фильтрации используются синтетические фильтрующие материалы, в том числе очень тонкие полимерные волокна и обработанные бумажные элементы, которые предназначены для улавливания твердых частиц без ущерба для пропускной способности воздушного потока. Квалификация таких фильтров имеет большое значение для объемной эффективности компрессора, а также для работы компонентов, расположенных после него.

Масляные фильтры

Роль систем фильтрации масла заключается в предотвращении загрязнения масла в системах смазки компрессора путем механической очистки используемого масла. Эти фильтры имеют несколько процессов фильтрации, включающих удаление твердых загрязнений из масла и растворимых загрязнений в масле. Существующая конструкция масляного фильтра изготовлена ​​из материалов, которые выполняют механическую фильтрацию и улучшают характеристики активированного угля, обеспечивая еще лучшую очистку масла даже при различных скоростях потока в течение рабочего времени.

Воздушные фильтры

Современная система фильтрации сжатого воздуха обеспечивает подачу чистого очищенного воздуха конечным пользователям. Эти фильтры включают в себя различные процессы фильтрации, включая, помимо прочего, коалесценцию, перехват и адсорбцию влаги, сжатых респираторных масел и твердых частиц из воздушного потока. В современных системах фильтрации воздуха обычно используется один корпус, содержащий несколько фильтрующих элементов, расположенных последовательно, что экономит пространство и при этом обеспечивает очень высокое качество воздуха.

Клапаны воздушного компрессора

Системы клапанов играют важную роль в регулировании потока воздуха в системе сжатия, поскольку они являются ключевыми точками управления, определяющими рабочие характеристики и эффективность компрессора.

Обратные клапаны

Обратные клапаны относятся к классу устройств, которые обеспечивают движение воздуха в одном направлении внутри системы с помощью закрывающего механизма, предназначенного для точного размещения внутри корпуса клапана. Такие обратные клапаны можно разделить на пружинные обратные клапаны и весовые обратные клапаны, и обе конструкции мгновенно закрываются под обратным давлением, останавливая обратный поток, создавая при этом небольшое сопротивление потоку. В новые конструкции обратных клапанов также включены новые материалы в их уплотнительные компоненты, чтобы улучшить их работу даже в экстремальных условиях эксплуатации.

Предохранительные клапаны

Предохранительные клапаны или, как их называют, предохранительные клапаны означают, что в воздушном компрессоре не возникает избыточного давления. Кроме того, предохранительные клапаны помогают избежать ситуаций избыточного давления в системе сжатия, обеспечивая соответствующие и эффективные средства сброса давления. В этих клапанах используется пружинная система, которая реагирует на изменения давления, чтобы сбросить избыточное давление в системе. При разработке предохранительных клапанов было уделено особое внимание, чтобы они могли нормально работать в экстремальных условиях даже после длительных периодов простоя.

Выпускные клапаны

Узел выпускного клапана контролирует поток сжатого воздуха из камеры сжатия в систему хранения. Такие клапаны работают в тяжелых условиях, включая высокий перепад давления и циклическую работу на высоких скоростях. В настоящее время наблюдаются инновации в конструкциях выпускных клапанов с использованием высокотехнологичных материалов и производственных процессов, обеспечивающих его функциональность и оптимизирующих потери энергии в процессе сжатия.

Уплотнения и прокладки воздушного компрессора

Системы герметизации гарантируют работоспособность компрессионных систем, предотвращая утечку и обеспечивая правильное функционирование ее компонентов.

Поршневые уплотнения

Уплотнения поршня установлены в зазоре между поршнем и внутренней поверхностью цилиндра, чтобы при сжатии не выходил воздух. Системы уплотнений поршня используются для обеспечения удержания газа во всех предусмотренных пределах. Материалы, используемые для уплотнений, представляют собой высокоэффективные полимеры, специально разработанные для компрессионных применений и обеспечивающие превосходные уплотняющие свойства, сводящие к минимуму скорость износа. Конструкция поршневого уплотнения имеет специальную форму, обеспечивающую его стабильную работу при различных давлениях и температурах.

Прокладки клапанной пластины

Комплекты прокладок клапанной пластины создают герметичный контакт между клапанной пластиной и головкой блока цилиндров. Эти прокладки изготовлены из композиционных материалов, которые проявляют свои уплотнительные свойства при изменении динамики. Уплотнения прокладок тарелки клапана разработаны с особыми характеристиками для контроля сжатия, чтобы обеспечить одинаковую нагрузку по всей уплотняющей поверхности.

Уплотнительные кольца

Уплотнительные кольца — это универсальные уплотнения, которые устанавливаются во многих местах воздушного компрессора, особенно в местах соединений труб, фитингов и других компонентов. Они помогают остановить нежелательные утечки жидкостей и поддерживать давление в системе на необходимом уровне.

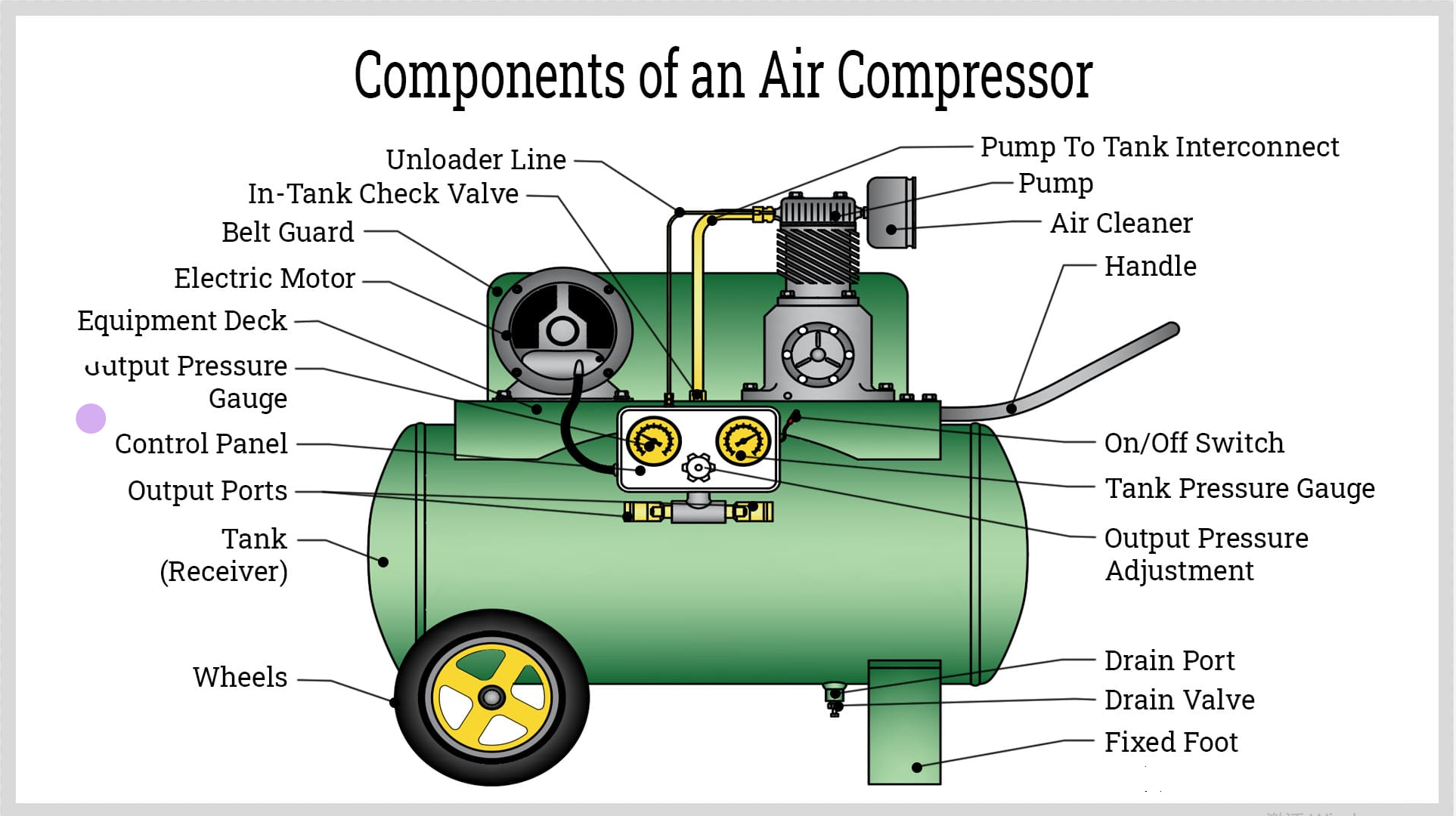

Воздушные компрессорные насосы и двигатели

Двигатель и насос воздушного компрессора подобны его сердцу, состоящему из элементов, обеспечивающих подачу и регулирование сжатого воздуха. Основными компонентами являются:

• Реле давления: определите параметры работы компрессора с помощью реле давления для контроля давления в воздушном резервуаре. Переключатель включает компрессор всякий раз, когда давление воздуха в резервуаре падает ниже заданного значения, чтобы восстановить его в пределах, установленных переключателем.

• Манометры: обеспечивают визуальную информацию о том, какое давление внутри воздушного резервуара, а также находится ли использование компрессора в установленных пределах.

• Электродвигатели: Насос компрессора приводится в движение электродвигателем, который, в свою очередь, использует электрический ток для создания механической энергии. Чтобы обеспечить поддержание эффективности двигателя и продление его срока службы, важно, чтобы он хорошо обслуживался и смазывался.

Важность регулярного технического обслуживания запасных частей воздушного компрессора

Рассеяние энергии и поломки оборудования часто могут быть связаны с наличием износа важных частей компрессора. Обслуживание деталей воздушного компрессора обычно считается основой надежности системы, производительности и контроля бюджета.

Эффекты деградации компонентов

Системное ухудшение производительности вызвано износом компонентов воздушных компрессоров. Грязные входные фильтры приводят к повторному повышению давления, требующему увеличения мощности, что может привести к увеличению энергопотребления на двадцать процентов. Изношенные поршневые кольца и стенки цилиндров приводят к потерям компрессии, увеличению рабочих циклов, износу подшипников, сальников и клапанов.

Повышение производительности систем

Проведение работ по техническому обслуживанию позволяет добиться требуемого качества сжатого воздуха, а также производительности системы. Чистые системы фильтрации сохраняют необходимую динамику потока и объемную эффективность. Правильные узлы клапанов и уплотнения помогают устранить любые перепады и потери давления и, следовательно, снизить эксплуатационные расходы в циклах сжатия.

Стоимость последствий

Очевидно, что в повседневной работе следует ожидать выгоды от инвестиций в техническое обслуживание. Эксплуатационные расходы на замену вышедших из строя деталей в результате технического обслуживания меньше, чем на маховку на ремонт при поломке и остановке производства. По сравнению с неремонтированными агрегатами отремонтированные потребляют меньше энергии примерно на 10-15%, а планирование технического обслуживания ключевых деталей снижает совокупную стоимость владения.

Безопасность и соответствие

Безопасность рабочих мест и их соответствие нормативам базируются на обслуживании компонентов. Предохранительные клапаны и сосуды под давлением, которые должным образом обслуживаются, с меньшей вероятностью станут причиной несчастных случаев. Регулярное обслуживание системы фильтрации гарантирует, что сжатый воздух будет достаточно чистым для большинства, если не для всех, критически важных процессов в пищевой, фармацевтической и электронной промышленности.

Экологический менеджмент

Постоянное техническое обслуживание улучшает экологический аспект за счет сокращения потребления энергии и надлежащего управления отходами. Регулярная замена фильтров и правильная утилизация масла гарантируют, что сточные воды, содержащие остатки, не попадут в море и будут соблюдаться законы.

Стратегия обслуживания

Плановое техническое обслуживание включает в себя измерения вибрации и температуры компонентов в производственных планах, таким образом привязывая запись к будущему производству. Данные о производительности позволяют продлить или сократить сроки обслуживания и замены некоторых компонентов.

Как правильно выбрать запасные части для воздушных компрессоров

Выбор правильных запасных частей напрямую влияет на производительность, надежность и долговечность компрессора. В этом документе объясняются некоторые важные аспекты, которые следует учитывать перед покупкой деталей для воздушного компрессора.

Требования совместимости модели

Производители компрессорного оборудования подходят к проектированию и производству своего оборудования с учетом набора стандартов, ограничений и спецификаций, которые делают совместимость основным критерием выбора. Если у вас нет этой информации, проверьте документацию продукта или запросите у производителя подробную информацию о необходимом компоненте. Эта гарантия очень важна, поскольку она устраняет риски использования неподходящих компонентов и тем самым позволяет избежать повреждения систем в случае, если некоторые части не будут работать с остальной частью системы.

Разработка совместимости не ограничивается только базовыми измерениями, поскольку она также включает в себя такие факторы, как предельные значения давления, диапазон температур и материалы изготовления. Детали, соответствующие заводским спецификациям, помогают сохранить функциональность и конструктивные особенности вашего компрессионного оборудования.

Оценка качества деталей

При оценке доступных запасных частей для использования на самолете некоторые аспекты качества лучше всего отнести к запчастям OEM и запасным или послепродажным частям. Каждый из вариантов имеет свои достоинства и недостатки в плане обслуживания компрессоров.

OEM-компоненты

Детали производителя оригинального оборудования идеальны, поскольку они подходят, соответствуют тем же требованиям качества, что и оригинальные детали, и соответствуют им. Эти детали или компоненты проходят различные испытания, чтобы определить, насколько хорошо они соответствуют намеченному проекту системы. Эти детали обычно очень дорогие, однако качество и совместимость деталей с системой никогда не вызывают сомнений.

Альтернативы вторичного рынка

Это детали, изготовленные для использования в конкретных системах другими производителями, не связанными с оригинальным производством, но очень часто эти детали дешевле. Качество от производителя к производителю сильно различается, поэтому необходимо оценивать поставщиков. Например, большинство заслуживающих доверия производителей вторичного рынка имеют высокие меры по обеспечению качества, в основном работают над определенными сегментами деталей и в некоторых случаях обеспечивают лучшие характеристики, чем оригиналы.

Экономические соображения

Выбор любой конкретной детали влечет за собой сравнение ее текущей стоимости со стоимостью ее использования в течение определенного периода. Более низкая стоимость приобретения может быть компенсирована меньшим сроком службы или неэффективной работой устанавливаемого агрегата. При выборе компонентов учитывайте следующее:

• Ожидаемый срок службы компонентов

• Влияние на эффективность системы

• Требования к установке

• Потенциальное влияние на другие компоненты системы

• Последствия интервала технического обслуживания

Гарантийная защита

Гарантийное покрытие обеспечивает необходимую защиту инвестиций в компоненты. OEM-запчасти обычно включают комплексную гарантийную защиту, тогда как гарантии на послепродажном обслуживании значительно различаются. Оцените условия гарантии на:

• Продолжительность покрытия

• Тип защиты от отказа

• Процедуры замены

• Охват рабочей силы

• Защита системы от повреждений

Рекомендации по замене запасных частей воздушного компрессора

Обязательно следует отметить, что замена запасных частей оказывает существенное влияние на работу, эффективность и срок службы воздушного компрессора. При соблюдении передового опыта и инструкций производителя снижается вероятность того, что компрессор будет эксплуатироваться в небезопасных и ненадежных условиях. В этом разделе мы рассмотрим основные этапы и аспекты, связанные с заменой запасных частей для воздушных компрессоров.

Всегда следуйте рекомендациям производителя

В случае необходимости замены каких-либо запасных деталей воздушного компрессора лучшим выбором будет обращение к инструкции по эксплуатации выпускаемого устройства. Это инструкции по эксплуатации для каждого отдельного агрегата, установленного на компрессоре, и описывают, где, как и на что этот компонент можно установить, настроить и обслуживать. Помните, что основная цель — установить новые запасные части, а также обеспечить правильную работу компрессора.

Инструкции производителя также могут включать множество подробностей, таких как максимальное значение крутящего момента для болтов, конкретная смазка, которую следует использовать, и различные предупреждения. Соблюдение этих правил исключает возможность повреждения как новых запасных частей, так и компрессора. Несоблюдение или отклонение от рекомендаций, установленных производителем, часто приводит к плохой установке, плохой производительности и даже к возникновению опасных ситуаций.

Выполняйте регулярные проверки

Время от времени необходимо проводить проверки вашего воздушного компрессора и всех его частей, частота которых будет зависеть от использования, чтобы проверить на предмет износа или даже повреждений и проблем, которые могут впоследствии привести к более серьезным проблемам. Отслеживание состояния запасных частей воздушных компрессоров помогает планировать замену, а также устранять внезапную поломку в случае какой-либо поломки.

Держите запас запасных частей

Чтобы сократить время и усилия на поломку, также рекомендуется иметь готовый запас наиболее востребованных запасных частей для легкой и быстрой замены любой изношенной или поврежденной детали. Заблаговременное наличие некоторых важных запасных частей помогает сократить время ремонта компрессора для выполнения работ по техническому обслуживанию и повторного ввода компрессора в эксплуатацию.

При составлении запасных частей следует включать в список детали, которые легко повреждаются или имеют короткий срок службы, а именно, фильтры, ремни, уплотнения и другие. Кроме того, рассмотрение вероятности использования с учетом возраста и срока службы компрессора поможет определить, какую запасную часть следует держать наготове. Инвентарь должен периодически пересматриваться с учетом необходимости иметь на складе запасные части, когда в этом возникнет необходимость.

Вызовите профессионала для сложного ремонта

• Хотя некоторые детали можно относительно легко заменить, например, фильтры или ремни, и даже обученный персонал может выполнить этот простой ремонт, для более сложного ремонта потребуется нанять профессионального техника. С другой стороны, если вы столкнулись с проблемой, превышающей возможности вашей команды, или если вы не знаете, как ее исправить, разумно обратиться за помощью к специалисту.

• Специалисты профессионального уровня по воздушным компрессорам знают, как починить что угодно. Это означает, что они смогут диагностировать проблемы и даже устранять их. Они также могут обеспечить правильную установку запасных частей, правильную калибровку компрессора и соблюдение всех необходимых мер безопасности. Отказ от выполнения всего ремонта собственными силами и обращение за ремонтными услугами к эксперту помогает предотвратить переход компрессора в худшее состояние и помогает максимально использовать эффективность компрессора.

Заключение

В заключение отметим, что запасные части воздушного компрессора играют жизненно важную роль в обеспечении оптимальной производительности, эффективности и долговечности вашей системы сжатого воздуха. Понимая различные типы запасных частей, выбирая совместимые и высококачественные компоненты и следуя передовым методам обслуживания и замены, вы можете свести к минимуму время простоя, снизить эксплуатационные расходы и продлить срок службы вашего воздушного компрессора.

Являясь ведущим поставщиком решений для воздушных компрессоров, Aivyter предлагает широкий ассортимент оригинальных запасных частей OEM, экспертное руководство и профессиональные услуги по техническому обслуживанию, чтобы обеспечить бесперебойную работу вашей системы сжатого воздуха. Свяжитесь с Aivyter сегодня, чтобы узнать, как наш опыт может помочь вам максимально повысить надежность и производительность вашего воздушного компрессора.

Часто задаваемые вопросы о запасных частях воздушных компрессоров

Какие детали для ремонта воздушных компрессоров наиболее часто требуются?

Компоненты ремонта, которые могут время от времени потребоваться для воздушных компрессоров, включают фильтры (которые могут включать воздушные, масляные и впускные фильтры), клапаны (например, обратные, предохранительные и выпускные клапаны), уплотнения, прокладки, а также Уплотнительные кольца. Наличие этих компонентов на складе сводит к минимуму вероятность длительного выхода из строя при проведении технического обслуживания или ремонта.

Как часто нужно менять воздушный фильтр компрессора?

Интервал утилизации воздушного фильтра зависит от объема работы, выполняемой компрессором и окружающей средой. Однако, как правило, осмотр воздушного фильтра следует проводить каждый месяц с соответствующей заменой грязных или засоренных воздушных фильтров, чтобы обеспечить чистый воздух, подаваемый в воздушный компрессор, а также хорошую производительность.

Смогу ли я установить какие-либо запасные части в воздушный компрессор?

Вполне возможно, что альтернативные комплектующие для ремонта не окажутся завышенными; однако их качество и соответствие могут быть так себе. В связи с этим для обеспечения максимальной эффективности воздушного компрессора и обеспечения его долговечности рекомендуется использовать только оригинальные детали производителя оборудования, предназначенные для данного типа воздушного компрессора.

Почему возникает нежелательный шум в системе насосов компрессора?

Посторонние звуки объясняются наиболее распространенными причинами износа подшипников, ослабления болтов и поломки тарелок клапанов. Эти проблемы необходимо решать быстро, чтобы избежать непоправимого ущерба или рисков.

Почему мой воздушный компрессор теряет давление во время работы?

Распространенными причинами потери давления являются негерметичные фитинги, сломанные или изношенные поршневые кольца и неисправные обратные клапаны. Выполните проверку на герметичность с использованием мыльной воды и замените поврежденные детали, чтобы восстановить нормальную работу.

Когда следует заменять масло в винтовом воздушном компрессоре?

Синтетическое компрессорное масло следует заменять через 8000 часов работы или один раз в год, в зависимости от того, какой период короче. Плановый анализ масла позволит получить информацию о возможной необходимости замены за более короткий срок, чем указанный.

Каковы признаки неисправности реле давления воздушного компрессора?

Диагноз может включать в себя ощутимые перебои в работе, циклы и неспособность удерживать давление в определенных пределах, а также следы подпалин на точках контакта. Такие симптомы приводят к обязательной замене выключателя без промедления, чтобы предотвратить повреждение системы.
