Компрессоры с воздушным или водяным охлаждением: что выбрать?

Какая система охлаждения с воздушным компрессором подойдет именно вам? С воздушным или водяным охлаждением? Обе системы необходимы для управления теплом.

Промышленные воздушные компрессоры выделяют много тепла, а системы охлаждения играют решающую роль в обеспечении эффективности работы. Но какой из них подходит вашему бизнесу?

В этом посте мы сравним компрессоры с воздушным и водяным охлаждением. Вы узнаете их принципы работы, плюсы, минусы и ключевые области применения. Независимо от того, отдаете ли вы приоритет стоимости, обслуживанию или эффективности, это руководство поможет вам сделать правильный выбор.

Почему системы охлаждения необходимы

Воздушные компрессоры выделяют значительное количество тепла во время работы, что делает системы охлаждения критически важными для поддержания оптимальной производительности и долговечности. Без надлежащего управления теплом компрессоры могут столкнуться с различными проблемами, которые влияют на их эффективность и срок службы.

Выделение тепла в воздушных компрессорах

Процесс сжатия воздуха естественным образом производит тепло. Когда молекулы воздуха сближаются, они выделяют энергию в виде тепла. Это накопление тепла может быть значительным, особенно в условиях высокого давления или непрерывного использования.

Эффекты чрезмерного тепла

Чрезмерное нагревание воздушных компрессоров может привести к нескольким проблемам:

1. Разрушение уплотнений и смазочных материалов: Высокие температуры могут привести к разрушению уплотнений и разрушению смазочных материалов, что приводит к утечкам и снижению эффективности.

2. Неэффективность осушителей воздуха: Большинство осушителей воздуха рассчитаны на работу при температуре на входе не выше 100°F. Когда температура превышает этот предел, сушилки с трудом эффективно удаляют влагу, что приводит к проблемам с конденсацией на выходе.

3. Влияние на срок службы и производительность компрессора: Длительное воздействие высоких температур может сократить срок службы компонентов компрессора и снизить общую производительность.

4. Риски перегрева в компрессорных помещениях: Без надлежащего отвода тепла компрессорные помещения могут стать чрезмерно горячими, что может привести к остановке компрессора или повреждению близлежащего оборудования.

Роль доохладителей в управлении теплом

Доохладители играют жизненно важную роль в управлении теплом, выделяемым воздушными компрессорами.

• Определение и функция: Доохладитель — это теплообменник, который охлаждает сжатый воздух сразу после того, как он покидает компрессор. Он работает путем удаления тепла из сжатого воздуха и передачи его охлаждающей среде, такой как воздух или вода.

• Удаление влаги: Доохладители отвечают за удаление примерно 70% влаги из сжатого воздуха. По мере охлаждения воздух достигает точки насыщения, в результате чего влага конденсируется и отделяется от воздуха. Такое удаление влаги помогает защитить последующее оборудование и процессы.

Эффективно управляя теплом, доохладители помогают:

• Поддержание эффективности компрессора

• Продлить срок службы компрессора

• Обеспечить правильную работу осушителей воздуха.

• Защищайте последующее оборудование от повреждений, вызванных перегревом и влажностью.

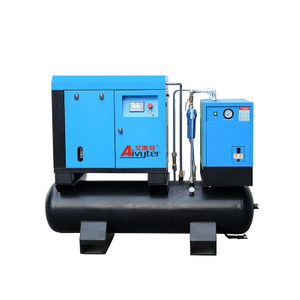

7,5 кВт, 10 л.с., 145 фунтов на квадратный дюйм, энергосберегающий встроенный винтовой воздушный компрессор с воздушным охлаждением

Компрессоры с воздушным охлаждением

Компрессоры с воздушным охлаждением являются популярным выбором для многих промышленных применений. Они полагаются на окружающий воздух для охлаждения сжатого воздуха и поддержания оптимальных рабочих температур.

Принцип работы

Системы с воздушным охлаждением работают с использованием вентиляторов, радиаторов и охлаждающих ребер для рассеивания тепла из сжатого воздуха.

• Вентиляторы и радиаторы: Компрессор оснащен вентилятором, который прогоняет прохладный окружающий воздух через радиатор. Радиатор содержит ряд змеевиков, через которые проходит горячий сжатый воздух.

• Охлаждающие ребра: Змеевики радиатора часто оснащены охлаждающими ребрами. Эти ребра увеличивают площадь поверхности, доступную для теплопередачи, повышая эффективность охлаждения.

• Процесс воздушного потока: Когда вентилятор протягивает холодный воздух через радиатор, он поглощает тепло из сжатого воздуха внутри змеевиков. Затем этот охлажденный воздух выбрасывается обратно в окружающую среду, унося тепло от компрессора.

• Зависимость температуры окружающей среды: Эффективность охлаждения системы с воздушным охлаждением напрямую зависит от температуры окружающей среды. Температура приближения, которая представляет собой разницу между температурой сжатого воздуха и температурой окружающей среды, обычно составляет 15–20°F.

Преимущества

Компрессоры с воздушным охлаждением имеют ряд преимуществ:

1. Снижение затрат: У них более низкие затраты на установку и обслуживание по сравнению с системами с водяным охлаждением. Они не требуют дополнительной инфраструктуры водоснабжения или регулярной очистки воды.

2. Простота: Компрессоры с воздушным охлаждением проще в эксплуатации и обслуживании. Они имеют меньше компонентов и не полагаются на сложные системы водяного охлаждения.

3. Нет водоснабжения: им не требуется водоснабжение, что делает их подходящими для мест, где вода нехватка или дорогая.

4. Портативность: Компрессоры с воздушным охлаждением более портативны и их можно легко перемещать внутри предприятия или в другое место.

5. Восстановление энергии: Тепло, вырабатываемое компрессорами с воздушным охлаждением, можно рекуперировать и использовать для отопления помещений, обеспечивая дополнительную экономию энергии.

Недостатки

Несмотря на свои преимущества, компрессоры с воздушным охлаждением имеют некоторые ограничения:

1. Высокие температуры окружающей среды: Их эффективность охлаждения снижается при высоких температурах окружающей среды. Им может быть сложно поддерживать оптимальную рабочую температуру в жарких условиях.

2. Пространство и вентиляция: Компрессорам с воздушным охлаждением требуется достаточно места вокруг устройства для обеспечения надлежащей циркуляции воздуха и вентиляции. Ограниченное пространство или плохая вентиляция могут ухудшить эффективность охлаждения.

3. Шум: Работа охлаждающих вентиляторов может создавать шум, что может стать проблемой в некоторых условиях.

4. Ограниченная эффективность охлаждения: По сравнению с системами с водяным охлаждением, компрессоры с воздушным охлаждением имеют более низкую эффективность охлаждения. Они могут не подходить для применений с чрезвычайно высокими тепловыми нагрузками.

Приложения

Компрессоры с воздушным охлаждением подходят для различных сценариев:

• Общее промышленное применение: Обычно используется для систем мощностью ниже 200 л.с.

• Хорошо вентилируемые помещения: Для поддержания эффективности требуется надлежащий приток воздуха.

• Системы рекуперации энергии: Тепловая мощность повторно используется для обогрева помещений или систем предварительного нагрева.

Компрессоры с водяным охлаждением

Компрессоры с водяным охлаждением используют воду или смесь гликоля и воды для отвода тепла из сжатого воздуха. Они предлагают ряд преимуществ по сравнению с системами с воздушным охлаждением, особенно в средах с высоким давлением и высокой температурой.

Принцип работы

Компрессоры с водяным охлаждением работают по следующим принципам:

• Охлаждающая среда: В качестве охлаждающей среды используется вода или смесь гликоля и воды. Выбор среды зависит от условий эксплуатации и риска замерзания.

• Системы с замкнутым и разомкнутым контуром: Компрессоры с водяным охлаждением могут быть сконструированы как системы с замкнутым или разомкнутым контуром.

• Закрытый контур: В системе с замкнутым контуром охлаждающая вода циркулирует через теплообменник, а затем возвращается обратно в компрессор. Теплообменник передает тепло от сжатого воздуха охлаждающей воде.

• Разомкнутый контур: В разомкнутой системе используется непрерывная подача свежей охлаждающей воды. Вода поглощает тепло из сжатого воздуха, а затем сбрасывается или используется для других промышленных процессов.

• Теплопередача и радиатор: Охлаждающая вода поглощает тепло из сжатого воздуха через ряд трубок или рубашек, окружающих компоненты компрессора. Нагретая вода затем проходит через радиатор или градирню, где отдает тепло в окружающую среду, а затем возвращается в компрессор.

Преимущества

Компрессоры с водяным охлаждением имеют ряд преимуществ:

1. Превосходная эффективность охлаждения: Они обеспечивают более высокую эффективность охлаждения по сравнению с системами с воздушным охлаждением. Вода имеет более высокую теплоемкость и может более эффективно отводить тепло.

2. Производительность при высоком давлении и высокой температуре: Они подходят для применения в условиях высокого давления и высоких температур. Они могут поддерживать оптимальные условия эксплуатации даже в сложных условиях.

3. Более низкий уровень шума: Отсутствие охлаждающих вентиляторов делает компрессоры с водяным охлаждением тише, чем системы с воздушным охлаждением.

4. Возможности рекуперации тепла: Тепло, отведенное от сжатого воздуха, можно рекуперировать и использовать для других промышленных процессов, таких как нагрев или предварительный нагрев воды.

5. Компактная установка: Компрессоры с водяным охлаждением требуют меньше места для установки, поскольку им не нужны большие площади забора и выпуска воздуха.

Недостатки

Несмотря на свои преимущества, компрессоры с водяным охлаждением имеют и некоторые недостатки:

1. Более высокие затраты: у них более высокие затраты на установку и обслуживание по сравнению с системами с воздушным охлаждением. Дополнительная инфраструктура водяного охлаждения и регулярное техническое обслуживание увеличивают общие расходы.

2. Водоснабжение и качество воды: Им требуется надежная и постоянная подача охлаждающей воды. Качество воды необходимо поддерживать во избежание образования накипи, коррозии и биологического роста в системе охлаждения.

3. Сложность инфраструктуры: Компрессоры с водяным охлаждением требуют дополнительной инфраструктуры, такой как градирни, системы очистки воды и трубопроводы. Это увеличивает сложность монтажа и обслуживания.

4. Воздействие на окружающую среду: Использование и сброс воды, связанное с компрессорами с водяным охлаждением, может оказать воздействие на окружающую среду, особенно в районах с нехваткой воды.

Приложения

Компрессоры с водяным охлаждением отлично подходят для отраслей, требующих постоянного охлаждения:

• Приложения высокого давления и большие мощности HP: Идеально подходит для систем, работающих при высоких температурах и давлениях.

• Объекты с водоохлаждающей инфраструктурой: Подходит для объектов, уже оборудованных градирнями или водяными контурами.

• Богатая водой среда: Промышленные предприятия, расположенные вблизи озер, рек или других устойчивых источников воды, получают выгоду от систем с открытым контуром.

Ключевые различия между компрессорами с воздушным и водяным охлаждением

Затраты на энергию и методы восстановления

Потребление энергии является важным фактором общей стоимости владения воздушными компрессорами. Понимание затрат на электроэнергию и потенциальной экономии, связанной с компрессорами с воздушным и водяным охлаждением, имеет решающее значение для принятия обоснованного решения.

Сравнение затрат на электроэнергию

Компрессоры с воздушным охлаждением обычно требуют больше энергии для работы по сравнению с компрессорами с водяным охлаждением. Это связано с тем, что системы с воздушным охлаждением используют вентиляторы и окружающий воздух для рассеивания тепла, что может быть менее эффективным, особенно в теплых условиях. С другой стороны, компрессоры с водяным охлаждением используют воду в качестве охлаждающей среды, которая имеет более высокую теплоемкость и может более эффективно отводить тепло.

Затраты на электроэнергию и экономия

Затраты на электроэнергию, связанные с работой воздушного компрессора, могут быть значительными. Компрессоры с водяным охлаждением обычно потребляют меньше электроэнергии благодаря более эффективному процессу охлаждения. Однако они могут понести дополнительные расходы, связанные с водоснабжением и очисткой. Очень важно учитывать удельную потребляемую мощность (кВт/100 куб. футов в минуту) каждого типа компрессора и сравнивать ее со своими тарифами на электроэнергию, чтобы определить потенциальную экономию.

Методы рекуперации тепла для компрессоров с воздушным охлаждением

Компрессоры с воздушным охлаждением во время работы выделяют значительное количество тепла. Это тепло можно рекуперировать и использовать для различных целей, помогая компенсировать затраты на электроэнергию.

• Отопление зданий: Теплый воздух, вырабатываемый компрессорами с воздушным охлаждением, можно перенаправить для обогрева близлежащих рабочих помещений или зданий. Это может снизить зависимость от традиционных систем отопления и снизить расходы на отопление.

• Питание батарей предварительного подогрева: Утилизированное тепло можно использовать для питания батарей предварительного нагрева или другого оборудования, которому требуется теплый воздух или вода. За счет предварительного нагрева можно снизить общее энергопотребление этих систем.

Методы рекуперации тепла для компрессоров с водяным охлаждением

Компрессоры с водяным охлаждением предлагают уникальные возможности рекуперации тепла благодаря наличию контура охлаждающей воды.

• Котлы предварительного нагрева: Теплая вода из системы охлаждения компрессора может использоваться для предварительного нагрева питательной воды котла. Это уменьшает энергию, необходимую котлу для нагрева воды, повышая общую эффективность.

• Горячая вода для чистки и стирки: Нагретая вода из компрессора может использоваться для очистки и промывки в промышленных процессах. Это устраняет необходимость в отдельных системах нагрева воды, экономя энергию и затраты.

Факторы, влияющие на восстановление энергии

Несколько факторов могут повлиять на эффективность и осуществимость методов рекуперации энергии:

• Переменная нагрузка: Компрессоры с переменной нагрузкой могут генерировать непостоянный уровень тепла, что затрудняет разработку эффективных систем рекуперации тепла. Приложения с постоянной нагрузкой больше подходят для рекуперации тепла.

• Расстояние между компрессором и главным зданием: Близость компрессора к главному зданию или технологической зоне влияет на простоту и стоимость передачи рекуперированного тепла. Большие расстояния могут потребовать изолирования трубопроводов и привести к потерям тепла, что снижает общую эффективность системы рекуперации тепла.

Факторы, которые следует учитывать при выборе системы охлаждения

Выбор правильной системы охлаждения для вашего воздушного компрессора имеет решающее значение для оптимальной производительности, эффективности и экономической эффективности. При выборе между компрессорами с воздушным и водяным охлаждением следует учитывать несколько факторов.

Соображения стоимости

• Первоначальная стоимость: Установка систем с воздушным охлаждением обходится дешевле благодаря минимальной инфраструктуре. Для систем с водяным охлаждением требуются трубопроводы, градирни и теплообменники, что увеличивает первоначальные затраты.

• Операционные расходы:

• Потребление электроэнергии: Компрессоры с воздушным охлаждением могут потреблять немного больше энергии для вентиляторов.

• Водоснабжение и очистка воды: Системы с водяным охлаждением несут постоянные расходы на использование и очистку воды.

• Долгосрочное возмещение затрат: Возможности рекуперации тепла в системах с водяным охлаждением могут компенсировать затраты, особенно в промышленных процессах.

Условия окружающей среды

• Влияние климата на эффективность охлаждения:

• Теплый климат: Системы с водяным охлаждением обеспечивают более высокую производительность.

• Более прохладный климат: Системы с воздушным охлаждением превосходно работают там, где температура окружающей среды ниже.

• Наличие пространства и вентиляции: Компрессоры с воздушным охлаждением требуют больших, хорошо вентилируемых помещений, тогда как системы с водяным охлаждением эффективно работают в компактных помещениях.

Водоснабжение

• Доступность и стоимость воды: Надежные и доступные источники воды имеют решающее значение для систем с водяным охлаждением.

• Качество охлаждающей воды:

• Фильтрация и очистка: Предотвращает образование накипи и коррозию.

• Системы с замкнутым контуром и системы с открытым контуром: Закрытые системы обеспечивают рециркуляцию воды, сокращая расход; открытые системы требуют постоянной подачи воды.

Соображения по поводу шума

Компрессоры с водяным охлаждением работают тихо, что делает их идеальными для чувствительных к шуму помещений, таких как больницы или лаборатории.

Энергоэффективность

• Удельная потребляемая мощность: системы с водяным охлаждением, измеряемые в кВт/100 кубических футов в минуту, обычно обеспечивают более высокую энергоэффективность.

• Сравнительный анализ: Более низкие потери энергии делают системы с водяным охлаждением более эффективными в операциях с высокими требованиями.

Требования к техническому обслуживанию

• Простота систем воздушного охлаждения: Требует меньшего обслуживания без компонентов, связанных с водой.

• Сложность систем с водяным охлаждением: Задействовать насосы, трубопроводы и управление качеством воды, что увеличивает потребности в техническом обслуживании.

Возможности рекуперации тепла

• Повторное использование тепла для:

• Отопление помещений: Эффективен для отопления зданий в холодном климате.

• Предварительный нагрев котла: Снижает затраты на электроэнергию для промышленных котлов.

• Промышленные процессы: Рекуперация тепла поддерживает производство и сушку.

Приложения и требования к инструментам

• Потребности в мощности инструмента, CFM и PSI: Подберите системы охлаждения к эксплуатационным требованиям.

• Непрерывное и прерывистое использование инструмента: Системы с водяным охлаждением подходят для эксплуатации в условиях постоянной высокой нагрузки; Воздушное охлаждение хорошо подходит для периодического использования.

Заключение

Компрессоры с воздушным и водяным охлаждением служат разным целям. Системы с воздушным охлаждением экономичны, просты и подходят для небольших применений. Системы с водяным охлаждением превосходны по эффективности для операций с высокими требованиями, но требуют более высоких инвестиций.

Выбор подходящей системы зависит от конкретных потребностей приложения, местоположения и ресурсов. Предприятиям следует консультироваться с проверенными производителями для получения индивидуальных рекомендаций.
