Что происходит, когда воздух остывает и начинает образовываться влага? Именно здесь точка росы заходит! Понимание точки росы и использование график точки росы необходим для контроля влажности в таких системах, как воздушные компрессоры. Это обеспечивает бесперебойную работу оборудования, предотвращает коррозию и улучшает качество продукции.
точка росы — это температура, при которой воздух насыщается влагой, в результате чего водяной пар конденсируется в жидкость. Это критический параметр во многих промышленных и экологических контекстах, особенно в воздушные компрессорные системы, где за ним тщательно следят, чтобы обеспечить оптимальную производительность и предотвратить проблемы, вызванные избыточной влажностью.
В системах воздушных компрессоров сжатый воздух часто используется в производственных процессах, пневматических инструментах и других приложениях, требующих сухого воздуха. Однако по мере сжатия воздуха содержание влаги в нем становится более концентрированным, что потенциально может привести к конденсации. Управление точкой росы имеет решающее значение по нескольким причинам:
Конденсат воды может вызвать коррозия в трубопроводах и повредить чувствительное оборудование, включая клапаны и приводы.
Накопленная влага в инструментах может сократить их срок службы и производительность.
Многие промышленные процессы, такие как покраска или фармацевтика, требуют чрезвычайно сухого воздуха. Высокие точки росы могут привести к появлению дефектов, таких как пузырьки в покрытиях или загрязнения медицинских изделий.
В системах, подверженных воздействию низких температур, влага может замерзнуть, если не контролировать точку росы должным образом, что приводит к закупорке трубопроводов.
Контроль точки росы сводит к минимуму необходимость частого технического обслуживания и ремонта, вызванных проблемами, вызванными влажностью.
Для поддержания определенной точки росы в воздушных компрессорных системах используются различные методы и оборудование:
Сушилки
Рефрижераторные сушилки: Подходит для достижения точки росы от 2°C до 7°C. Распространен в приложениях общего назначения.
Осушители-осушители: Используется для достижения более низкой точки росы (до -70°C), что необходимо для процессов, требующих очень сухого воздуха.
Сепараторы влаги
Устанавливается для удаления жидкой воды из сжатого воздуха до того, как он достигнет оборудования, расположенного ниже по потоку.
Системы фильтрации
Фильтры удаляют мелкие частицы влаги и масла, дополнительно осушая воздух.
Мониторы точки росы
Датчики непрерывно измеряют и отображают точку росы, позволяя вносить корректировки в режиме реального времени.
Относительная влажность (RH): Измерьте процентное содержание водяного пара в воздухе относительно максимального количества, которое воздух может содержать при данной температуре.
Температура (Т): Измерьте температуру воздуха в градусах Цельсия (°C) или Фаренгейта (°F).

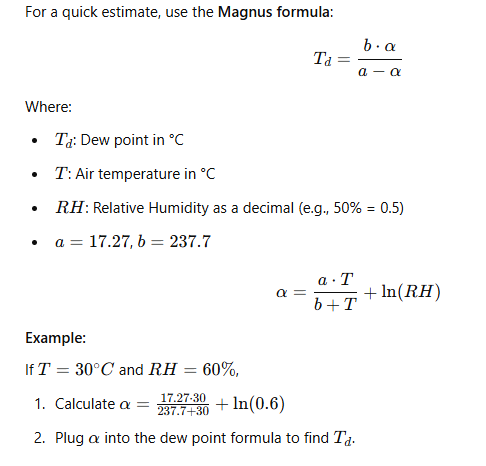

Существует два распространенных подхода:
Ниже приведена таблица, показывающая расчетные температуры точки росы (°C) для температуры воздуха от -20°C до 30°C и уровня относительной влажности от 30% до 90%.
| Температура воздуха (°C) | относительная влажность 30% | Относительная влажность 40% | Относительная влажность 50% | Относительная влажность 60% | Относительная влажность 70% | Относительная влажность 80% | Относительная влажность 90% |
|---|---|---|---|---|---|---|---|
| -20 | -29.4 | -26.7 | -24.5 | -22.7 | -21.2 | -19.9 | -18.7 |
| -15 | -23.0 | -20.2 | -18.0 | -16.2 | -14.7 | -13.3 | -12.1 |
| -10 | -17.5 | -14.8 | -12.5 | -10.7 | -9.2 | -7.8 | -6.5 |
| -5 | -12.8 | -10.0 | -7.7 | -5.9 | -4.4 | -2.9 | -1.6 |
| 0 | -8.5 | -5.7 | -3.4 | -1.5 | 0.0 | 1.5 | 2.9 |
| 5 | -4.7 | -2.0 | 0.3 | 2.2 | 3.8 | 5.2 | 6.6 |
| 10 | -1.2 | 1.6 | 3.9 | 5.8 | 7.3 | 8.8 | 10.1 |
| 15 | 2.0 | 4.9 | 7.1 | 8.9 | 10.5 | 11.9 | 13.2 |
| 20 | 5.2 | 8.1 | 10.3 | 12.1 | 13.7 | 15.2 | 16.5 |
| 25 | 8.3 | 11.2 | 13.4 | 15.2 | 16.8 | 18.3 | 19.6 |
| 30 | 11.3 | 14.2 | 16.5 | 18.3 | 19.9 | 21.4 | 22.7 |
Аналогичным образом мы можем рассчитать точку росы, если температура измеряется в градусах Фаренгейта.
Вот диаграмма точки росы для температур от 20°F до 120°F (с шагом 10°F) и уровней относительной влажности от 30% до 90% (с шагом 5%):
| Относительная влажность | 20°Ф | 30°Ф | 40°Ф | 50°Ф | 60°Ф | 70°Ф | 80°Ф | 90°Ф | 100°Ф | 110°Ф | 120°Ф |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 90% | 18°Ф | 28°Ф | 37°Ф | 47°Ф | 57°Ф | 67°Ф | 77°Ф | 87°Ф | 97°Ф | 107°Ф | 117°Ф |
| 85% | 17°Ф | 26°Ф | 36°Ф | 45°Ф | 55°Ф | 65°Ф | 75°Ф | 84°Ф | 95°Ф | 105°Ф | 115°Ф |
| 80% | 16°Ф | 25°Ф | 34°Ф | 44°Ф | 54°Ф | 63°Ф | 73°Ф | 82°Ф | 93°Ф | 102°Ф | 110°Ф |
| 75% | 15°Ф | 24°Ф | 33°Ф | 42°Ф | 52°Ф | 62°Ф | 71°Ф | 80°Ф | 91°Ф | 100°Ф | 108°Ф |
| 70% | 13°Ф | 22°Ф | 31°Ф | 40°Ф | 50°Ф | 60°Ф | 69°Ф | 78°Ф | 88°Ф | 96°Ф | 105°Ф |
| 65% | 12°Ф | 20°Ф | 29°Ф | 38°Ф | 47°Ф | 57°Ф | 66°Ф | 76°Ф | 85°Ф | 93°Ф | 103°Ф |
| 60% | 11°Ф | 19°Ф | 27°Ф | 36°Ф | 45°Ф | 55°Ф | 64°Ф | 73°Ф | 83°Ф | 91°Ф | 101°Ф |
| 55% | 9°Ф | 17°Ф | 25°Ф | 34°Ф | 43°Ф | 53°Ф | 61°Ф | 70°Ф | 77°Ф | 86°Ф | 94°Ф |
| 50% | 6°Ф | 15°Ф | 23°Ф | 31°Ф | 40°Ф | 49°Ф | 58°Ф | 67°Ф | 77°Ф | 86°Ф | 94°Ф |
| 45% | 4°Ф | 13°Ф | 21°Ф | 29°Ф | 37°Ф | 47°Ф | 56°Ф | 64°Ф | 73°Ф | 82°Ф | 91°Ф |
| 40% | 1°Ф | 11°Ф | 18°Ф | 26°Ф | 35°Ф | 43°Ф | 51°Ф | 61°Ф | 70°Ф | 78°Ф | 87°Ф |
| 35% | -2°Ф | 8°Ф | 16°Ф | 23°Ф | 31°Ф | 40°Ф | 48°Ф | 56°Ф | 65°Ф | 74°Ф | 83°Ф |
| 30% | -6°Ф | 4°Ф | 13°Ф | 20°Ф | 28°Ф | 36°Ф | 44°Ф | 52°Ф | 61°Ф | 70°Ф | 77°Ф |
Найдите температуру по сухому термометру (температуру окружающей среды) на горизонтальной оси.
Найдите кривую относительной влажности, соответствующую измеренной относительной влажности. 3. Найдите температуру точки росы.
В системе воздушного компрессора воздух сжимается, увеличивая точку росы из-за более высокого давления. Используйте формулу:
Где происходит повышение точки росы из-за сжатия, часто указанное в технических характеристиках системы.
Усовершенствованные системы часто включают в себя датчик точки росы или гигрометр, который измеряет точку росы непосредственно при определенных условиях давления.
Если ваша система оснащена осушителем, точка росы будет ниже.
Используйте скорректированную точку росы в зависимости от типа сушилки:
Рефрижераторная сушилка: Точка росы обычно составляет 2–10°C (35–50°F).
Осушитель-осушитель: Точка росы может достигать -40°C (-40°F).
Выполнив следующие действия или воспользовавшись онлайн-калькуляторами, вы сможете рассчитать или оценить точку росы в вашей системе воздушного компрессора для эффективной работы и надлежащего обслуживания.
