Центробежный газовый компрессор: принцип работы, компоненты, процессы, применение

Если вы когда-нибудь задумывались о том, как промышленность может транспортировать газ в больших объемах под высоким давлением, то, возможно, вам стоит рассмотреть центробежные газовые компрессоры. Эти высокоразвитые машины используются всякий раз, когда необходимо переместить огромные количества газа из одного места в другое под давлением центробежной силы.

Центробежные компрессоры широко применяются в различных отраслях — от нефтегазовой промышленности до энергетики. В этой статье мы рассмотрим изнутри, как работают центробежные газовые компрессоры, их компоненты, процессы, промышленное применение и методы устранения неполадок, предоставив вам полный обзор их актуальности и возможностей.

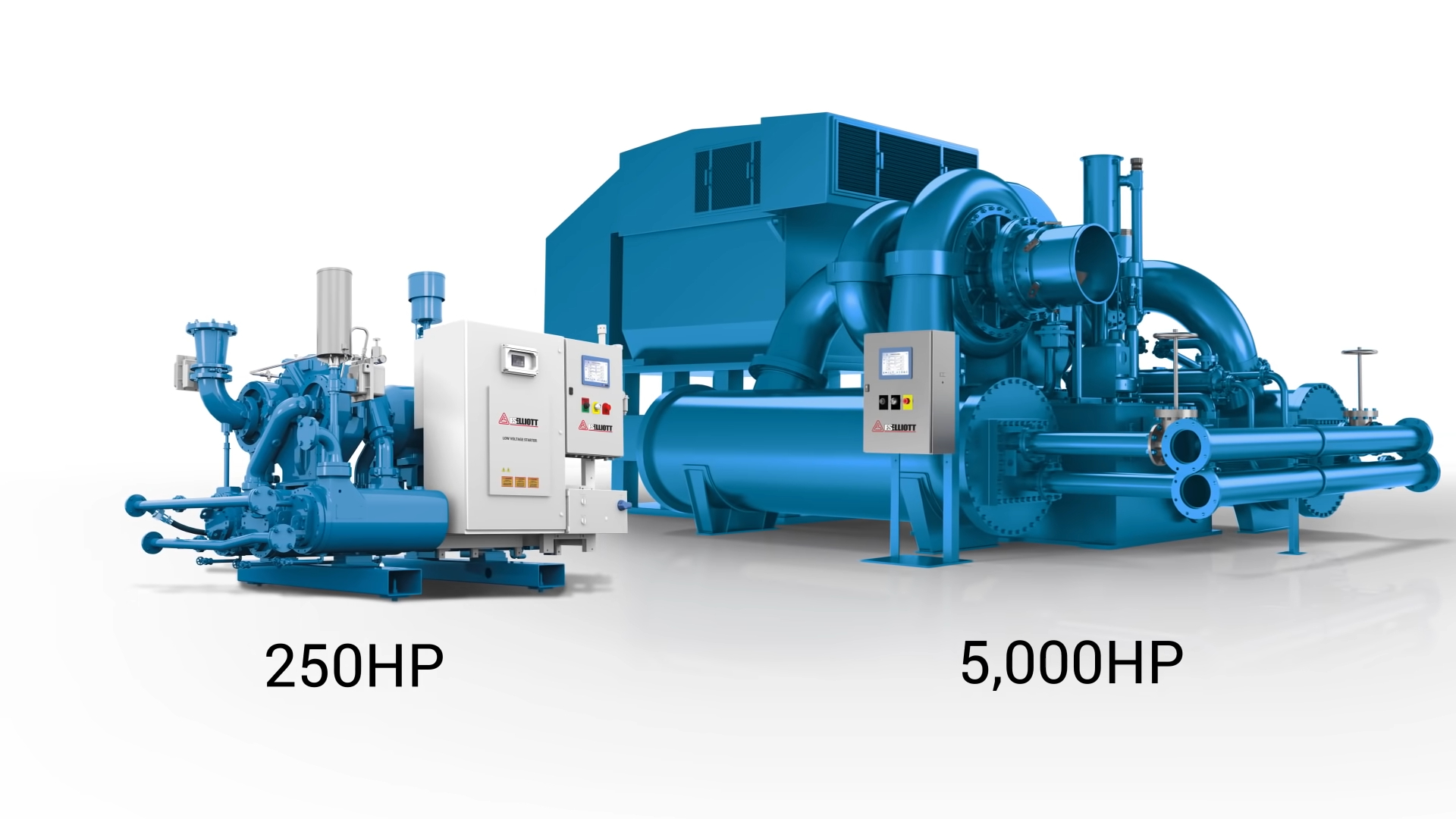

Что такое центробежный газовый компрессор?

Центробежный газовый компрессор — это тип динамического компрессора, который повышает давление газа за счет кинетической энергии, передаваемой газам за счет вращения лопастей рабочего колеса. Когда газ поступает в компрессор, центробежная сила выводит его из рабочего колеса, что ускоряет газы, проходящие через него. Такие высокоскоростные газы проходят через диффузор, в котором кинетическая энергия преобразуется в давление.

Определение систем центробежного сжатия газа

Центробежные газовые компрессоры обязаны передавать энергию в виде кинетической энергии газу для его ускорения, используя центробежную силу от вращающихся рабочих колес. Затем возбуждающий газ покидает рабочее колесо с высоким импульсом и распространяется с этой скоростью; скорость его выхода снижается, тем самым увеличивая высокое, а затем маленькое давление газа. Это очень эффективный процесс для применений, требующих больших объемов сжатого газа.

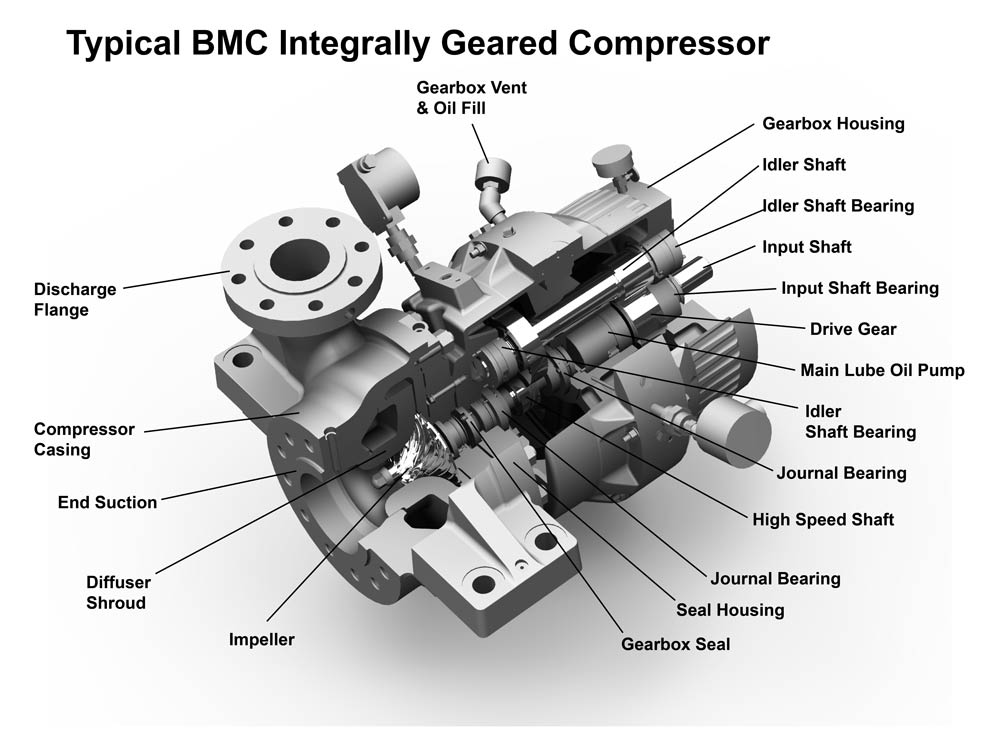

Изучение компонентов центробежного газового компрессора

Основными компонентами центробежного газового компрессора являются рабочее колесо, ускоряющее движение газа; диффузор, преобразующий кинетическую энергию в давление; спиральный корпус, собирающий газ из рабочего колеса; и вращающийся вал. Крыльчатка прочно прикреплена к вращающемуся валу, смонтированному из сплава тантала и вольфрама для бесперебойной электрической работы.

Рабочее колесо

Крыльчатка – основной вращающийся элемент компрессора, отвечающий за ускорение потока газа. Он преобразует механическую энергию двигателя с вспомогательным приводом в кинетическую энергию, так что движущийся газ увеличивает свою скорость при вращении.

Диффузор

Диффузор — это компонент газового компрессора, который замедляет высокоскоростной газ, выходящий из рабочего колеса, преобразуя эту кинетическую энергию в энергию давления пропорционально статическому давлению, которое требуется для эффективного сжатия, а не рассеивания.

Спиральный корпус

Спиральный корпус представляет собой несферическую полость спиралевидной формы, предназначенную для разделения и направления потока через систему. Газ проходит через каждую область последовательно, поэтому он может равномерно распределять давление в корпусе, что обеспечивает более плавный переход мощности.

Вал

Вал соединяет крыльчатку и двигатель, передавая энергию от двигателя к крыльчатке, что обеспечивает вращение крыльчатки. Это также одна из наиболее важных частей передачи энергии от одного конца к другому, чтобы скорость компрессора оставалась высокой.

Понимание центробежных газовых компрессоров в промышленном использовании

Центробежные газовые компрессоры находят применение в промышленной нефтегазовой, энергетической и химической перерабатывающей промышленности. Центробежные газовые компрессоры очень эффективны для больших объемов газа, обеспечивая высокую скорость потока при поддержании постоянного давления. Поэтому он является одной из обязательных частей воздухоразделительных установок, газопроводов и любых переработок, требующих подачи газа под постоянным высоким давлением.

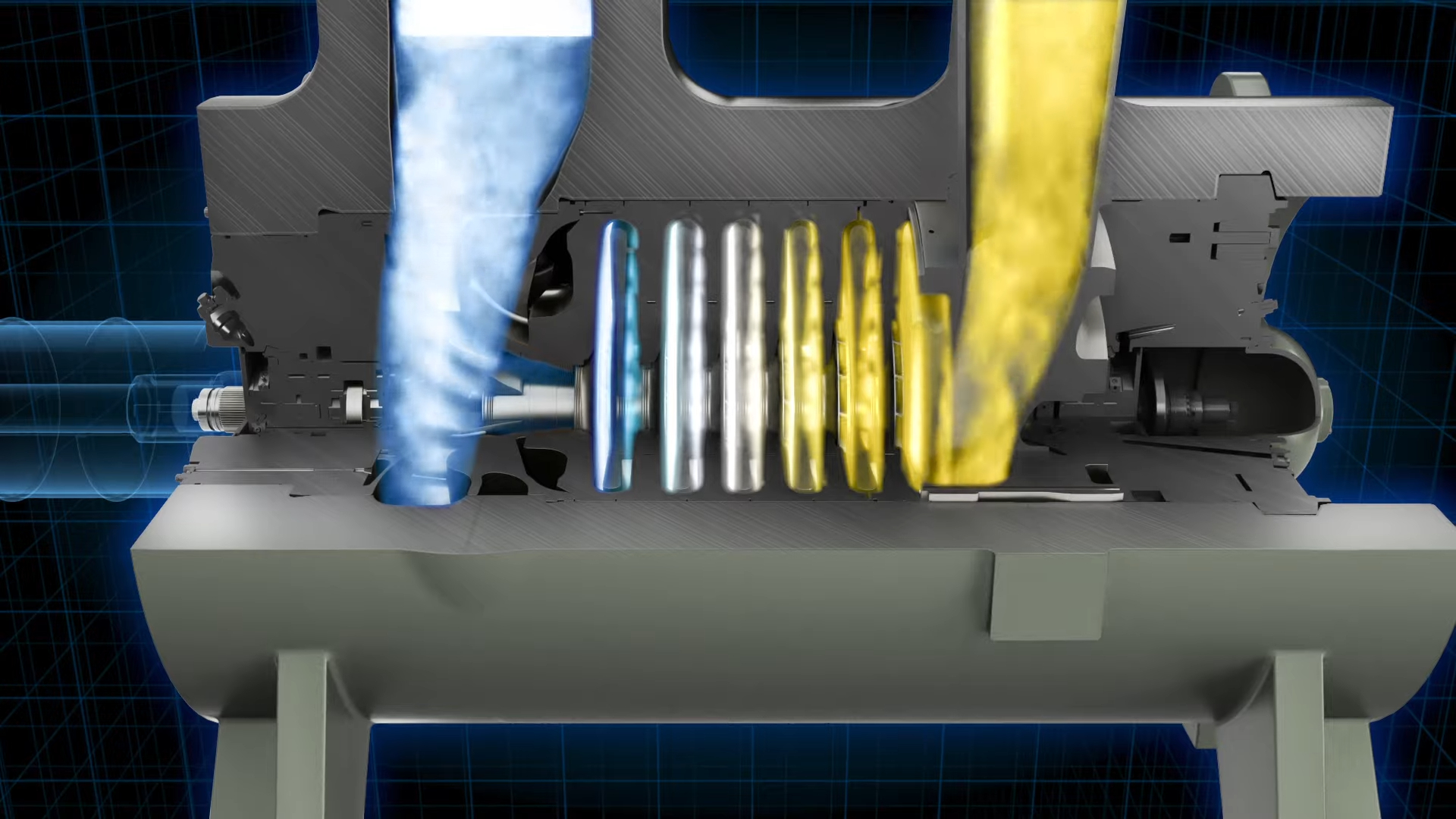

Как работает процесс центробежного сжатия газа?

В качестве типа сжатия газа процесс центробежного сжатия газа основан на принципе центробежной силы, которая ускоряет и сжимает газы. Основная работа центробежного газового компрессора заключается в преобразовании механической энергии, создаваемой вращающимся рабочим колесом, в скорость или кинетическую энергию, а затем скорость преобразуется в давление с помощью различных компонентов, таких как диффузор и спиральный корпус.

Ускорение газа с помощью центробежной силы

В настоящее время газ, поступающий в компрессор, направляется к вращающемуся рабочему колесу. Лопасти крыльчатки вращаются быстро и вызывают ускорение за счет приложения кинетической энергии к частицам газа, что приводит к высокой скорости, вызванной центробежными силами, возникающими из-за вращения крыльчатки.

Изменение кинетической энергии на давление

После крыльчатки газ направляется в секцию диффузора, предназначенную для замедления скорости газа. Когда скорость газа снижается, кинетическая энергия становится энергией давления. Таким образом, это позволит определить требуемый уровень сжатия, оставаясь при этом максимально эффективным.

Направление потока и стабилизация

Спираль становится эффективной для направления сжатого газа по всей системе. Спиральная камера может плавно направлять сжатый воздух в точку выпуска без каких-либо потерь расхода и давления. Таким образом, газ выходит из компрессора под давлением, необходимым для промышленного применения.

Каковы преимущества и недостатки центробежных газовых компрессоров?

Преимущества центробежных газовых компрессоров:

1. Высокие скорости потока
   Центробежные компрессоры способны перерабатывать большие объемы газа, что делает их идеальными для применений, требующих высоких скоростей потока, таких как газопроводы и промышленная переработка.

2. Непрерывное сжатие
   Эти компрессоры обеспечивают стабильную, непрерывную производительность, что очень важно в процессах, требующих постоянного давления газа, таких как воздухоразделительные установки и системы производства электроэнергии.

3. Эффективность в больших масштабах
   Центробежные компрессоры более эффективны в крупномасштабных приложениях благодаря их способности поддерживать высокие степени сжатия и эффективно управлять потоком газов на нескольких ступенях.

4. Минимальные пульсации и вибрация
   По сравнению с поршневыми компрессорами центробежные компрессоры производят меньше пульсаций и вибраций, что приводит к более плавной работе и снижению механического износа с течением времени.

5. Компактный дизайн
   Центробежные компрессоры имеют меньшее количество движущихся частей по сравнению с другими типами компрессоров и имеют более компактную конструкцию, что упрощает их интеграцию в существующие системы с ограниченным пространством.

Недостатки центробежных газовых компрессоров:

1. Низкая эффективность при низких скоростях потока
   Центробежные компрессоры менее эффективны при работе с низкими скоростями потока, поскольку они предназначены в первую очередь для применения в больших объемах, что приводит к потерям энергии при операциях меньшего масштаба.

2. Более высокие первоначальные инвестиции
   Конструкция и компоненты центробежных компрессоров, как правило, изначально дороже по сравнению с компрессорами других типов, например винтовыми, что может сделать их менее рентабельными для небольших проектов.

Каковы отраслевые применения центробежных газовых компрессоров?

Центробежные газовые компрессоры широко используются в различных отраслях промышленности благодаря их способности эффективно перерабатывать большие объемы газа. Ниже приведены ключевые отраслевые приложения:

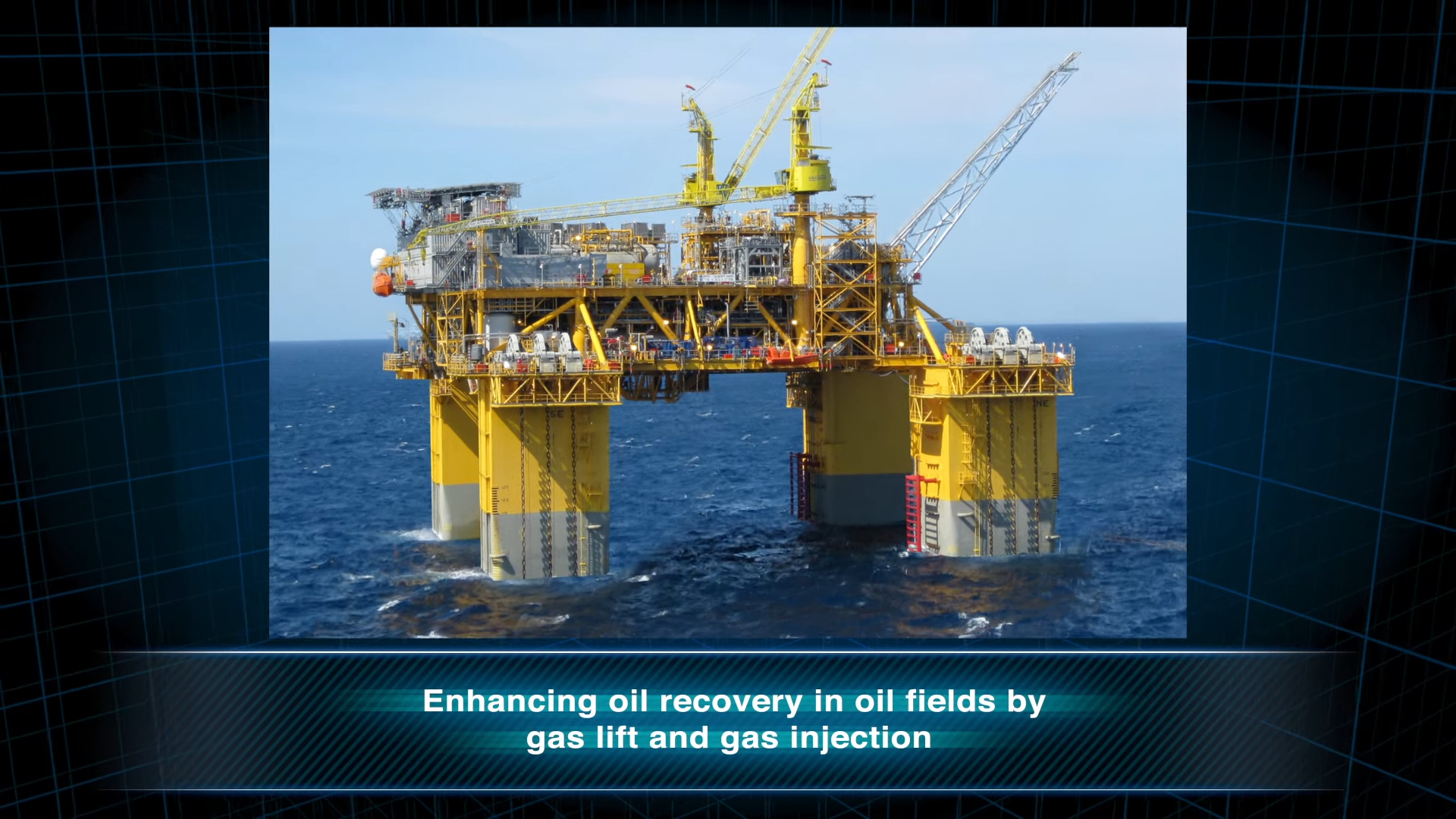

1. Нефтяная и газовая промышленность

Особенность:
В нефтегазовом секторе центробежные компрессоры используются для переработки и транспортировки природного газа, обеспечивая постоянное давление в трубопроводах и поддерживая процессы разделения и переработки газа.

Приложения:

• Сжатие трубопровода природного газа

• Разделение и переработка газа

• Морские платформы и нефтяные вышки

Центробежные компрессоры в нефтегазовой промышленности обеспечивают транспортировку природного газа на большие расстояния под высоким давлением. Они также играют решающую роль в газоразделительных установках, помогая отделять такие газы, как метан, этан и пропан, для дальнейшей переработки и использования.

2. Производство электроэнергии

Особенность:
Центробежные компрессоры используются на электростанциях для сжатия воздуха и других газов, которые затем используются для привода турбин в газовых энергосистемах.

Приложения:

• Электростанции комбинированного цикла

• Газотурбинные компрессорные системы

• Сжатие воздуха для процессов горения

В производстве электроэнергии центробежные компрессоры необходимы для повышения давления воздуха или газов, питающих турбины. Эти компрессоры повышают эффективность электростанций, обеспечивая постоянный воздушный поток, позволяя турбинам работать эффективно и вырабатывать электроэнергию.

3. Химическая обработка

Особенность:
В химической обработке центробежные компрессоры используются для транспортировки газов и поддержания точного уровня давления, необходимого для химических реакций, что облегчает операции с большими объемами.

Приложения:

• Контроль химических реакций

• Транспорт инертных газов

• Производство аммиака и водорода

На химических заводах центробежные компрессоры используются для перемещения больших количеств газов, таких как водород, азот и аммиак. Поддерживая постоянное давление, они обеспечивают непрерывность химических процессов, что имеет решающее значение для безопасности и эффективности производства химикатов.

4. Воздухоразделительные установки

Особенность:
Центробежные компрессоры имеют решающее значение на установках разделения воздуха для сжатия и отделения газов, таких как кислород, азот и аргон, из воздуха, обеспечивая высокую чистоту и надежность.

Приложения:

• Производство кислорода и азота

• Поставка промышленного газа

• Криогенное разделение воздуха

На воздухоразделительных установках центробежные компрессоры сжимают атмосферный воздух до давления, необходимого для криогенного разделения. Это позволяет эффективно извлекать кислород, азот и аргон, которые необходимы в медицине, промышленности и производстве.

5. Системы отопления, вентиляции и кондиционирования

Особенность:
Центробежные компрессоры используются в крупномасштабных системах отопления, вентиляции и кондиционирования воздуха (HVAC) для обеспечения охлаждения и регулирования воздушного потока в коммерческих и промышленных помещениях.

Приложения:

• Большой коммерческий кондиционер

• Промышленные системы охлаждения

• Холодильные системы

В системах отопления, вентиляции и кондиционирования центробежные компрессоры используются для охлаждения больших зданий, заводов или центров обработки данных. Они обеспечивают эффективное и результативное кондиционирование воздуха, поддерживая контроль температуры в огромных пространствах и обеспечивая комфорт и эксплуатационную надежность промышленных процессов.

Решения по устранению неполадок центробежных газовых компрессоров

Центробежные газовые компрессоры необходимы во многих промышленных процессах, но, как и все сложные системы, они могут иметь проблемы с производительностью. Ниже приведены распространенные проблемы и способы их устранения:

1. Низкое давление нагнетания

Причина:
Это может быть вызвано изношенными или поврежденными рабочими колесами, недостаточным расходом газа или утечками в системе.

Решение:

• Осмотрите рабочие колеса: Проверьте лопасти рабочего колеса на предмет износа и повреждений, при необходимости замените.

• Проверьте наличие утечек: Осмотрите уплотнения, прокладки и другие детали на наличие утечек, которые могут привести к падению давления.

• Проверьте расход газа: Убедитесь, что впуск газа не заблокирован и не ограничен, обеспечивая надлежащий поток.

2. Чрезмерная вибрация

Причина:
Вибрация может быть вызвана несбалансированными компонентами, несоосностью или механическим износом.

Решение:

• Проверьте выравнивание: Убедитесь, что крыльчатка, вал и двигатель правильно выровнены. Несоосность может вызвать чрезмерную вибрацию.

• Баланс вращающихся частей: Проверьте балансировку рабочего колеса и других вращающихся компонентов и при необходимости замените или отбалансируйте их.

• Проверьте подшипники: Осмотрите подшипники компрессора на предмет износа и при необходимости замените.

3. Высокое энергопотребление

Причина:
Высокое потребление энергии может быть вызвано перегрузкой, засорением впускного отверстия или неисправностью клапанов.

Решение:

• Проверьте перегрузку: Убедитесь, что компрессор не выходит за рамки проектных характеристик.

• Осмотрите впускные фильтры: Очистите или замените засоренные впускные фильтры, которые могут ограничивать поток воздуха.

• Оцените клапаны: Проверьте правильность работы впускных и выпускных клапанов, убедитесь, что они не работают неправильно и не протекают.

4. Перегрев

Причина:
Перегрев может произойти, если система охлаждения работает неправильно, что приводит к повышению температуры компрессора.

Решение:

• Проверьте систему охлаждения: Проверьте правильность работы системы охлаждения, включая уровень охлаждающей жидкости и работоспособность теплообменника.

• Очистите компоненты охлаждения: Убедитесь, что все охлаждающие змеевики или вентиляторы чистые и ничем не засорены, что обеспечивает эффективный отвод тепла.

5. Низкая эффективность или плохое сжатие

Причина:
Это может быть результатом неправильных настроек компрессора, загрязнения компонентов или проблем с диффузором и спиральным корпусом.

Решение:

• Проверьте настройки: Убедитесь, что компрессор работает в пределах рекомендованных производителем настроек давления, расхода и скорости.

• Осмотрите диффузор и корпус: Очистите и проверьте диффузор и спиральный корпус на предмет износа или повреждений. Любые препятствия могут снизить эффективность сжатия.
