Дрель Jumbo: преимущества, применение и советы по выбору

Буровые установки лежат в основе современных туннельных и горнодобывающих проектов, производя революцию в способах точного и эффективного бурения горных пород. Эти мощные машины оснащены современными гидравлическими системами, несколькими стрелами и функциями автоматизации, что позволяет им решать самые сложные подземные задачи.

В этой статье мы рассмотрим основы буровых установок, их применение в горнодобывающей промышленности и строительстве, устранение распространенных проблем, а также советы по выбору и обслуживанию подходящего оборудования.

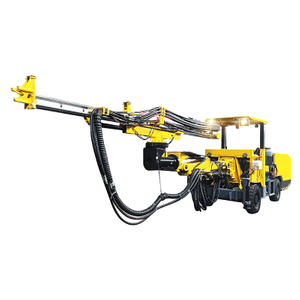

Что такое дрель Джамбо

A буровая установка представляет собой тип бурового оборудования, обычно используемого при горнодобывающих и туннельных работах. Это большая и мощная машина, предназначенная для одновременного сверления нескольких отверстий в камне или других материалах. Буровая установка обычно состоит из серии мощных буров, установленных на мобильной платформе, часто оснащенной гидравлическим управлением, что позволяет эффективно выполнять буровые работы при подземных горных работах или строительстве туннелей.

Основная цель буровой установки - создать взрывные отверстия, которые будут использоваться для взрывчатки для разрушения горных пород или для других целей, таких как вентиляционные отверстия или закрепление каменных болтов. Эти машины могут бурить в различных направлениях и особенно полезны в труднодоступных местах под землей. Они также часто используются в сочетании с другим горнодобывающим оборудованием, таким как экскаваторы и челночные вагоны, для транспортировки материалов.

Как работает дрель Jumbo?

Ключевые компоненты Drill Jumbo

1. Буровая стрела: Буровая стрела представляет собой большой шарнирно-сочлененный рычаг, на котором удерживается дрель или дрели. Его можно регулировать, чтобы сеялки могли работать в различных положениях, включая горизонтальное, вертикальное и наклонное.

2. Буровая каретка: это платформа, удерживающая буровую стрелу и установленная на колесном или гусеничном шасси. Каретка позволяет буровой установке передвигаться по туннелю или шахте.

3. Гидравлические системы: Сеялки, стрела и другие части машины приводятся в действие гидравлическими системами. Эти системы позволяют точно контролировать процесс сверления, например регулировать глубину, угол и положение сверла.

4. Упражнения: Это вращающиеся инструменты, проникающие в породу. Они могут быть оснащены различными типами долот в зависимости от типа буримой породы и целевого назначения скважины (например, взрывные работы, вентиляция и т. д.).

5. Система управления: Оператор использует панель управления или джойстик для управления операцией бурения, включая перемещение стрелы и параметры бурения.

Рабочий процесс сверлильного станка Jumbo

1. Позиционирование: Буровая установка устанавливается в нужном месте туннеля или шахты. Оператор использует систему управления для регулировки стрелы и сеялок на правильный угол и глубину для работы.

2. Бурение: Как только машина оказывается на месте, буровое долото активируется и начинает вращаться, чтобы пробурить породу. Буровое долото обычно предназначено для работы с твердыми горными породами, а его вращение обеспечивается гидравлическим давлением.

3. Формирование отверстий: сверло создает отверстие в камне. Оператор контролирует давление и скорость бурения, чтобы обеспечить просверливание отверстия необходимой глубины и диаметра.

4. Несколько отверстий: Буровые установки часто имеют несколько сверл, установленных на стреле, что позволяет им просверливать несколько отверстий одновременно. Это делает процесс более эффективным, особенно при крупномасштабных операциях по добыче полезных ископаемых или прокладке туннелей. 5.Техническое обслуживание дрели: После бурения, возможно, потребуется переместить буровую установку на новое место, а сверла будут заменяться или обслуживаться по мере необходимости для обеспечения оптимальной производительности.

Преимущества бурения Jumbo

1. Повышенная эффективность

• Несколько упражнений: Буровые установки часто могут бурить несколько скважин одновременно, сокращая время, необходимое для создания взрывных скважин или выполнения других задач по бурению. Эта установка с несколькими сверлами максимизирует производительность, позволяя выполнять несколько функций параллельно.

• Ускоренное бурение: Мощные гидравлические системы и специальные буровые долота позволяют быстрее проникать в твердые породы, сокращая общее время бурения.

2. Точность и контроль

• Регулируемая стрела: Шарнирно-сочлененная буровая стрела позволяет точно контролировать угол и глубину бурения, обеспечивая точное размещение скважин в сложных подземных условиях.

• Передовые системы управления: Современные буровые установки оснащены цифровыми системами управления, которые позволяют оператору регулировать такие параметры, как скорость, давление и положение, обеспечивая точное и стабильное бурение.

3. Улучшенная безопасность

• Дистанционное управление: Многие современные буровые установки оснащены функциями автоматизации и дистанционного управления, что позволяет операторам управлять машиной с безопасного расстояния. Это сводит к минимуму риск воздействия опасных сред, таких как камнепады или зоны взрывных работ.

• Стабильность: Прочная конструкция буровой установки обеспечивает устойчивость во время работы, снижая риск опрокидывания машины или других несчастных случаев при работе на неровной подземной местности.

4. Универсальность

• Многофункциональность: Буровые установки — это универсальные машины, способные выполнять бурение для различных целей, включая взрывные работы, установку анкерных креплений и бурение вентиляционных отверстий. Эта гибкость делает их полезными в различных типах подземных проектов.

• Адаптируется к различным типам камней: Буровые установки могут быть оснащены различными буровыми коронками, предназначенными для конкретных типов горных пород, что позволяет им эффективно работать в широком диапазоне геологических условий.

5. Компактный и маневренный

• Компактный размер: Несмотря на свои размеры, буровые установки компактны и маневренны в туннелях. Их способность работать в узких или ограниченных пространствах делает их идеальными для операций в небольших подземных помещениях.

• Гусеничная или колесная мобильность: Буровые установки часто монтируются на колесных или гусеничных шасси, что позволяет им легко перемещаться по туннелям или шахтным стволам. Такая мобильность позволяет им быстро менять положение при необходимости для выполнения различных задач бурения.

6. Экономическая эффективность

• Снижение затрат на рабочую силу: Автоматизируя и оптимизируя процесс бурения, буровые установки сокращают потребность в ручном труде и повышают общую эффективность операций, что приводит к экономии затрат.

• Минимальное время простоя: Более быстрое и эффективное бурение означает меньшее время простоя между сменами или операциями, что помогает максимизировать производительность и со временем снизить эксплуатационные расходы.

7. Улучшенное качество отверстий

• Постоянный размер и глубина отверстий: Точность буровых установок гарантирует, что просверленные отверстия будут одинакового размера и глубины, что имеет решающее значение для последующих операций, таких как взрывные работы или анкеровка. Такая согласованность помогает повысить эффективность всего процесса добычи полезных ископаемых или прокладки туннелей.

• Улучшенная фрагментация породы: Правильно пробуренные скважины улучшают результаты взрывных работ, улучшают фрагментацию породы и уменьшают необходимость во вторичных операциях, таких как корректировка взрывных работ.

8. Снижение воздействия на окружающую среду

• Снижение потребности во взрывчатых веществах: Благодаря повышению точности бурения можно оптимизировать количество взрывчатых веществ, необходимых для разрушения горных пород, что потенциально снижает воздействие взрывных работ на окружающую среду.

Применение сверлильного станка Jumbo

1. Горнодобывающая деятельность

• Подготовка к пескоструйной очистке: Буровые установки в основном используются для сверления отверстий в скалах для размещения взрывчатых веществ. Эти отверстия, известные как взрывные отверстия, позволяют эффективно дробить горную породу при подземных горных работах.

• Добыча руды: при добыче металлов и полезных ископаемых буровые установки используются для создания подъездных путей и облегчения добычи ценных ресурсов, таких как золото, серебро, медь и уголь.

• Развитие забоя: используются для бурения при очистных работах, где руда добывается из вертикальных или наклонных подземных пространств.

2. Строительство туннеля

• Железные дороги и автомобильные дороги: Буровые установки широко используются для прокладки туннелей в таких проектах, как метрополитен, дороги и железнодорожные туннели, где точность и эффективность бурения имеют решающее значение.

• Гидроэнергетические проекты: При производстве гидроэлектроэнергии туннели часто требуются для транспортировки или отвода воды, а буровые установки помогают раскопать эти подземные ходы.

• Коммунальные туннели: они используются при создании туннелей для инженерных коммуникаций, таких как линии водоснабжения, канализации и электрические кабели.

3. Стабилизация горных пород

• Крепление скальных болтов: Буровые установки используются для бурения отверстий под анкерные болты, которые вставляются для стабилизации окружающей породы в туннелях, шахтах и ​​других подземных пространствах.

• Наземная поддержка: Они помогают при бурении торкрет-бетона или других форм грунтовой поддержки для поддержания структурной целостности выкопанных участков.

4. Вентиляция и дренаж

• Вентиляционные отверстия: Буровые установки используются для бурения отверстий большого диаметра для вентиляционных шахт в подземных шахтах и ​​туннелях, обеспечивая надлежащий поток воздуха и безопасность рабочих.

• Дренажные системы: Они помогают в бурении дренажных отверстий для предотвращения просачивания воды в туннелях и шахтах, предотвращения затопления или ослабления структуры горных пород.

5. Развитие инфраструктуры

• Подземное хранилище: Буровые установки играют ключевую роль в создании подземных хранилищ, например, используемых для топлива, ядерных отходов или других материалов, требующих надежного сдерживания.

• Пещеры и камеры: Они используются при раскопках подземных камер для таких целей, как станции метро, ​​склады или хранилища энергии.

6. Специализированные приложения

• Геотехнические исследования: Буровые установки можно использовать для отбора образцов керна и оценки свойств горных пород в геологических или инженерных целях.

• Строительство оборонных объектов: Они используются при строительстве подземных бункеров, ракетных шахт и военных складов.

• Подземные лаборатории: Буровые установки помогают создавать специализированные помещения для научных исследований, например лаборатории физики элементарных частиц, расположенные под землей.

7. Экологические и энергетические проекты

• Геотермальная энергия: Буровые установки иногда используются для бурения отверстий для доступа к системам добычи геотермальной энергии.

• Подземное хранилище углерода: В проектах по улавливанию и хранению углерода буровые установки помогают создавать подземные полости для надежного хранения выбросов CO₂.

Как выбрать подходящую дрель для вашего проекта?

В первую очередь следует рассмотреть заявку. Будь то добыча полезных ископаемых, прокладка туннелей или стабилизация грунта, машина должна соответствовать конкретным требованиям проекта. При добыче полезных ископаемых убедитесь, что буровая установка способна обрабатывать рудные тела различной глубины и твердости. При прокладке туннелей точность и гибкость имеют решающее значение, поскольку разные проекты требуют разных диаметров и схем отверстий. Выбор правильного типа, например одно-, двух- или многоштангового, зависит от масштаба операции. Одностреловые машины подходят для небольших площадей, а многостреловые машины отлично подходят для крупномасштабных проектов, требующих одновременного бурения.

Производительность сверла, включая диаметр и глубину отверстия, является еще одним важным фактором. Для бурения твердых пород могут потребоваться мощные гидравлические системы, тогда как для мягких материалов может потребоваться не такая большая мощность. Мобильность и размер машины также имеют значение. Компактные и маневренные модели лучше подходят для ограниченного пространства, а более крупные модели хорошо работают в обширных подземных условиях. Кроме того, выбор гусеничного или колесного шасси зависит от требований к проходимости и мобильности. Современные функции автоматизации, такие как автоматическое сверление, цифровое позиционирование и дистанционное управление, повышают точность и сокращают ручное вмешательство, что делает их ценными для сложных задач.

Соображения относительно источника питания также имеют жизненно важное значение. Электрические джамбо идеально подходят для плохо вентилируемых помещений, предлагая более экологически чистое энергетическое решение. Однако агрегаты с дизельным двигателем могут быть более практичными в отдаленных районах, где нет доступа к электричеству. Техническое обслуживание и доступность запасных частей также должны повлиять на решение. Выбирайте надежные бренды с мощной послепродажной поддержкой, чтобы свести к минимуму время простоя. Наконец, существенную роль играют финансовые и бюджетные ограничения. Хотя расширенные функции могут повысить эффективность, крайне важно сбалансировать функциональность и доступность, учитывая как первоначальные затраты, так и долгосрочные эксплуатационные расходы. Комплексная оценка этих факторов гарантирует, что буровая установка будет соответствовать требованиям проекта и эксплуатационным целям.

Как сохранить буровую установку?

Техническое обслуживание буровой установки необходимо для обеспечения оптимальной производительности, долговечности и безопасности во время работы. Регулярный осмотр и обслуживание являются основой эффективного технического обслуживания. Начните с ежедневных проверок критически важных компонентов, таких как гидравлические системы, буровые стрелы и шасси, для выявления износа, утечек или смещений. Особое внимание уделяйте движущимся частям, поскольку они подвержены износу в результате постоянной эксплуатации. Регулярная смазка этих деталей помогает уменьшить трение и предотвратить преждевременный выход из строя.

Электрические системы и системы управления также следует периодически оценивать. Проверьте датчики, дисплеи и функции дистанционного управления, чтобы убедиться, что они работают правильно. Неисправности в этих системах могут привести к неточностям бурения или простоям в работе. Источники питания должны поддерживаться в оптимальном состоянии; для электрических гигантов проверяйте кабели и разъемы на предмет повреждений, а для дизельных моделей убедитесь, что двигатель регулярно обслуживается и заправляется высококачественным дизельным топливом, чтобы предотвратить засорение или проблемы с выбросами.

Плановое профилактическое обслуживание имеет жизненно важное значение. Следуйте рекомендациям производителя по интервалам технического обслуживания и замене компонентов. Ведите подробный журнал обслуживания, чтобы отслеживать выполненные задачи и выявлять повторяющиеся проблемы. Обучение операторов не менее важно: квалифицированные операторы могут выявить ранние признаки износа или неисправности и управлять оборудованием таким образом, чтобы свести к минимуму нагрузку.

Решения по устранению неполадок сверлильного станка Jumbo

1. Плохая производительность бурения.

• Симптомы: Медленное проникновение, неровные отверстия или заклинивание сверла.

• Причины: Изношенные буровые коронки, неправильный тип коронки, низкое гидравлическое давление или плохие условия в породе.

• Решения:

• Замените изношенные сверла на те, которые подходят для данного типа породы.

• Проверьте и отрегулируйте гидравлическое давление до рекомендованного уровня.

• Очистите или замените засоренные фильтры в гидравлической системе.

• Используйте правильные настройки сверла для конкретной твердости породы.

2. Проблемы с гидравлической системой

• Симптомы: Утечки, медленные движения стрелы или перегрев.

• Причины: Поврежденные шланги, низкий уровень гидравлической жидкости или загрязненное масло.

• Решения:

• Осмотрите и замените поврежденные шланги и уплотнения.

• Долейте или замените гидравлическую жидкость рекомендованными производителем типами.

• Регулярно очищайте или заменяйте гидравлические фильтры, чтобы предотвратить загрязнение.

• Проверьте наличие изношенных или неисправных насосов и устраните перегрев с помощью более эффективных систем вентиляции или охлаждения.

3. Электрические неисправности или неисправности управления.

• Симптомы: Не реагирует панель управления, хаотичные движения или неисправные функции автоматизации.

• Причины: Ослабленные соединения, неисправность датчика или сбои программного обеспечения.

• Решения:

• Подтяните или замените ослабленные или поврежденные электрические соединения.

• Проверьте и откалибруйте или замените датчики.

• Обновите программное обеспечение или перезагрузите системы управления в соответствии с протоколами производителя.

4. Неисправность стрелы или рукоятки.

• Симптомы: Невозможность точно расположить стрелу или ограничение движения.

• Причины: Несоосные приводы, неисправность гидравлики или изношенные соединения.

• Решения:

• Осмотрите и отрегулируйте приводы, а также проверьте наличие надлежащей смазки.

• Устраните несоответствие гидравлического давления или утечки в цилиндрах стрелы.

• Замените изношенные подшипники или шарниры механизма рычага.
