Винтовой компрессор: принцип работы, типы, компоненты, преимущества и применение

винтовые компрессоры; их можно найти в любой момент в современной промышленности, где они работают везде: от производственных линий до холодильных систем. Но зачем именно они нам нужны? Ответ – эффективность, надежность и универсальность, что делает эти машины незаменимыми не только в автомобильном секторе, но также в пищевой и фармацевтической промышленности.

В этой статье вы поймете, как на самом деле работают винтовые компрессоры, их типы, компоненты и области их применения. Вы также узнаете обо всех преимуществах использования этих компрессоров, что является одной из ключевых причин, по которой во всем мире они являются предпочтительным выбором. Оставайтесь с нами и читайте дальше, чтобы узнать все, что вы хотели бы знать о винтовых компрессорах!

Принципы работы винтовых компрессоров

Компрессоры винтовые относятся к классу машин для сжатия воздуха или газа. Однако эти компрессоры представляют собой простые конструкции, основанные на эффективных принципах, включая роторы, системы смазки и охлаждения. В этом разделе описаны принципы работы компрессора данного типа, включая важные этапы и функции в его работе.

Обзор процесса сжатия газа

Три основных этапа сжатия в винтовых компрессорах:

1. Фаза всасывания
   В процессе всасывания два ротора образуют пространство поперечного сечения, позволяющее воздуху или газам поступать в отверстия роторов. Геометрия роторов обеспечивает плавный и непрерывный забор воздуха на этом этапе.

2. Фаза сжатия
   Во время вращательного движения роторов воздух захватывается и сжимается. Давление повышается при постоянном потоке без пульсаций при уменьшенном объеме между лепестками.

3. Фаза выпуска
   Наконец, сжатый воздух выходит через выпускное отверстие. На этом этапе равномерная подача воздуха под высоким давлением обеспечивает минимальные потери.

Роль роторов

Роторы играют центральную роль в эффективности и надежности винтовых компрессоров. Эти спиральные компоненты спроектированы с высокой точностью и обеспечивают бесперебойную работу:

• Мужской и женский роторы
  Два ротора, один мужской и один женский, идеально блокируются. Ведущий ротор управляет процессом, а женский ротор следует за его движением.

• Механизм взаимодействия
  Уникальная конструкция роторов удерживает воздух в пространствах между лопастями, обеспечивая эффективное сжатие. Этот механизм минимизирует вибрацию и обеспечивает стабильную производительность.

Смазка и охлаждение

Смазка и охлаждение имеют решающее значение для поддержания производительности и продления срока службы винтовых компрессоров:

• Масляные конструкции
  В этих компрессорах масло используется для герметизации зазоров, охлаждения системы и уменьшения трения между роторами. Масло также помогает снизить уровень шума во время работы.

• Безмасляные конструкции
  Безмасляные компрессоры идеально подходят для применений, требующих чистого воздуха. Они используют передовые системы охлаждения, такие как вода или воздух, для замены функций масла.

• Ключевые функции нефти

• Уплотнение: Уменьшает утечку воздуха для повышения эффективности.

• Охлаждение: Контролирует тепло, выделяющееся при сжатии.

• Шумоподавление: Гасит механический шум, обеспечивая бесшумную работу.

Типы винтовых компрессоров

Винтовые компрессоры бывают различных форм и предназначены для различных применений. Каждый тип уникален со своими особенностями, преимуществами и применением. Ниже приведены основные категории и их преимущества.

Винтовые компрессоры с масляной смазкой

В этих компрессорах масло используется для уплотнения, охлаждения и снижения трения. Жидкость делает работу менее шумной и более плавной. Он преимущественно применяется в отраслях, требующих мощного и эффективного сжатия, таких как производство и энергозатраты.

Безмасляные винтовые компрессоры

Новый продукт, 2,2 кВт, 3 л.с., 220 В, 100% безмасляный бесшумный домашний спиральный воздушный компрессор на продажу

Они подходят для процессов нанесения воздуха, требующих очень чистого воздуха, поскольку исключают возможность воздействия загрязнения маслом. Они идеально подходят для пищевой, фармацевтической и электронной промышленности.

• Сухие безмасляные компрессоры
  В этих компрессорах используются передовые технологии для достижения безмасляной работы. Зубчатые передачи предотвращают контакт ротора и обеспечивают более плавную работу.

• Компрессоры с водяной смазкой
  Этот метод охлаждения и смазки основан на использовании воды вместо масла. Они могут обеспечить высококачественный воздух, свободный от загрязняющих веществ, который можно использовать в деликатных условиях.

Винтовой компрессор с регулируемой скоростью

Компрессоры с регулируемой скоростью эффективны, поскольку они изменяют скорость компрессора в зависимости от потребности в воздухе. Это мера по оптимизации использования энергии и, следовательно, увеличению экономически эффективного воздействия на окружающую среду. Они идеально подходят для областей применения, в которых потребность в воздухе время от времени сильно меняется.

Винтовые компрессоры с фиксированной скоростью

Промышленный портативный винтовой воздушный компрессор с воздушным охлаждением

Модели с фиксированной скоростью имеют постоянную рабочую скорость, поэтому они хорошо подходят для своих задач и требуют стабильного воздуха. Они обеспечивают очень стабильную работу. Они, как правило, имеют более простое управление и в большинстве случаев дешевле, чем варианты с регулируемой скоростью.

Модели низкого и высокого давления

Эти компрессоры подходят для применений с различными требованиями к давлению, например:

• Модели низкого давления: для применений, требующих компрессора с более низким давлением воздуха, например систем аэрации;

• Модели высокого давления: для более высокого давления, например, для наддува газом или промышленной резки.

2-ступенчатые винтовые компрессоры

Высокоэффективен 165кВт 8Бар 35м3/мин двухступенчатый электрический мобильный винтовой воздушный компрессор сжатия для горнодобывающей промышленности

Двухступенчатые компрессоры способны сжимать воздух на двух ступенях для достижения очень высокого давления и высокой эффективности, поэтому их предпочитают в тяжелых отраслях промышленности, предлагая лучшую производительность при меньшем использовании энергии.

Сравнение типов винтовых компрессоров

Тип	Ключевая особенность	Общие приложения
Смазанный маслом	Использует масло для уплотнения и охлаждения.	Производство, общая промышленность
Без масла (сухой)	Чистый воздух, никакого масла.	Продукты питания, фармацевтика, электроника
Безмасляный (с водяной смазкой)	Использует воду вместо масла	Применения высокой чистоты
Переменная скорость	Энергоэффективный, регулирует выходную мощность	Отрасли с переменным спросом на воздух
Фиксированная скорость	Постоянная производительность, экономичность	Приложения с постоянным потреблением воздуха
Низкое давление	Потребность в более низком давлении воздуха	Аэрация, текстиль
Высокое давление	Задачи с высоким давлением	Транспорт газа, промышленная резка
2-этапный	Повышенная эффективность	Тяжелые операции

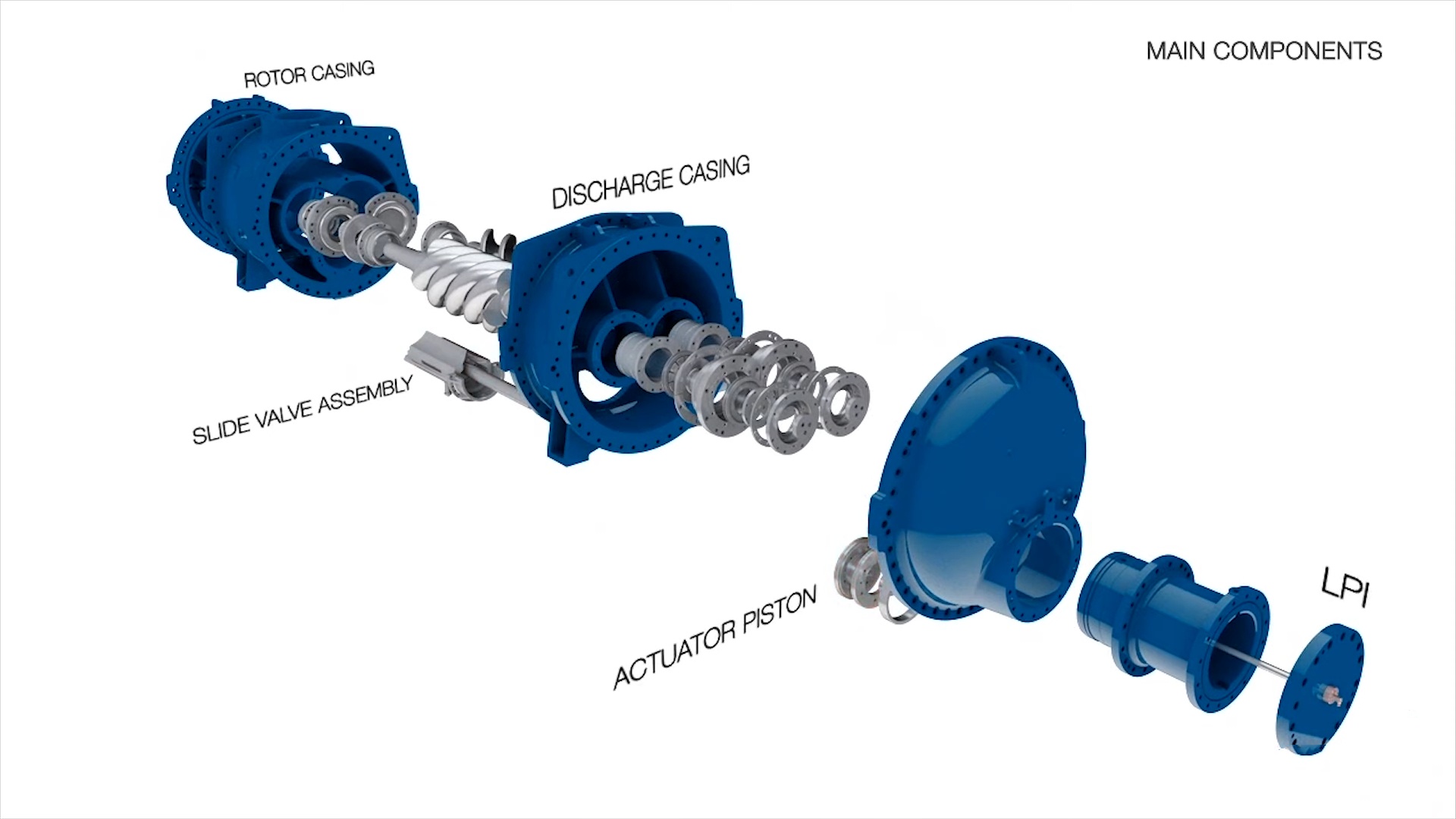

Ключевые компоненты винтовых компрессоров

Винтовые компрессоры воздействуют на некоторые важные компоненты, обеспечивая надежную и эффективную работу. Такие функции, как сжатие, сортировка и другие функции, необходимы для бесперебойной работы всей машины и стабильной производительности.

Роторы

Роторы — это сердцевина винтового компрессора. Один ведущий ротор взаимодействует с ведомым ротором для улавливания и сжатия воздуха, минимизируя утечку воздуха и максимизируя эффективность благодаря точной конструкции.

Случай

Кожух удерживает оба ротора и обеспечивает герметичную зону, в которой воздух сжимается. Обычно он изготавливается из чугуна или стали и рассчитан на выдерживание очень высокого давления, а также предотвращает любые утечки.

Входные и выходные порты

Входное отверстие винтового компрессора всасывает воздух, а выходное отверстие, наоборот, предназначено для выпуска сжатого воздуха. Динамика потока в системе может меняться в зависимости от размещения и размеров.

Подшипники

Подшипники поддерживают валы ротора и обеспечивают плавное вращение без трения. Использование высокопрочных материалов, например, керамики или бронзы, продлевает срок их службы и придает надежность.

Маслоотделитель и масляная система

Маслоотделитель отделяет масло от сжатого воздуха в моделях с масляной смазкой. Масляная система включает охладитель и фильтр для поддержания температуры, предотвращения перегрева и смазки движущихся частей.

Система привода

Эта система передает энергию от двигателя к роторам. Для эффективной передачи система может иметь клиноременную, прямую передачу или муфту.

Система управления

Современные винтовые компрессоры теперь оснащены высокотехнологичными системами контроля давления, температуры и расхода. Такие системы оптимизируют производительность при потреблении энергии.

После охладителя

После охладитель снижает температуру сжатого воздуха перед его подачей в распределительную систему. Он имеет систему охлаждения для сбора влаги для улучшения качества воздуха.

Воздушный ресивер

Ресивер-воздух используется для сбора сжатого воздуха и распределения его постоянной подачи на нижестоящее оборудование со стабилизацией давления для снижения нагрузки на компрессор.

Осушитель воздуха

Осушитель воздуха – это устройство, удаляющее влагу из воздушного ресурса. Это предотвращает коррозию, повреждение чувствительной электроники и обеспечивает сухой высококачественный воздух для критически важных применений.

Предохранительные клапаны

Опять же, это предотвращает создание избыточного давления, которое может привести к повреждению оборудования или травмированию персонала. Это важно для безопасной и надежной работы в любой среде.

Краткое изложение ключевых компонентов

Компонент	Функция	Выгода
Роторы	Улавливайте и сжимайте воздух	Высокая эффективность
Корпус	Герметизирует и защищает внутренние детали.	Предотвращение утечек
Входные/выходные порты	Управляйте воздушным потоком	Оптимизированная производительность
Подшипники	Включить плавное вращение ротора	Снижение трения
Масляная система	Смазывает и охлаждает компоненты.	Увеличенный срок службы
Система привода	Передаёт мощность двигателя на роторы	Надежная передача энергии
Система управления	Регулирует работу	Энергоэффективность
Послеохладитель	Охлаждает сжатый воздух	Улучшенное качество воздуха
Воздушный ресивер	Хранит и стабилизирует подачу воздуха	Постоянное давление
Осушитель воздуха	Удаляет влагу	Защищает последующее оборудование
Предохранительные клапаны	Предотвращает избыточное давление	Обеспечивает безопасность

Применение винтовых компрессоров

Винтовые компрессоры широко используются в приложениях, требующих эффективности, надежности и универсальности. Эти машины стали незаменимыми, начиная от обеспечения промышленных процессов и заканчивая конкретными эксплуатационными требованиями в различных отраслях.

Промышленное применение

Винтовые компрессоры широко используются в промышленности для решения ответственных задач:

• Сжатие воздуха
  Они сжимают большие объемы воздуха для пневматических инструментов, приводов и систем управления.

• Транспортировка и докачка газа
  Такие отрасли, как нефтегазовая и газовая, используют их для перемещения и повышения давления газа в трубопроводах.

• Циркуляция газа
  Они поддерживают непрерывный поток газа в химических процессах, обеспечивая стабильную и эффективную работу.

Охлаждение и заморозка

Винтовые компрессоры помогают сжимать хладагенты до очень высокого давления и температуры при охлаждении. Этот процесс обеспечивает охлаждающий эффект, а также эффект замораживания в таких системах, как кондиционеры и промышленные морозильники. При этом они всегда сохраняют высокую степень надежности, что является их лучшим качеством в контроле температуры, необходимой для хранения продуктов питания и логистики.

Отраслевое использование

Винтовые компрессоры адаптируются к разнообразным потребностям промышленности, доказывая свою универсальность:

• Автомобильная промышленность
  Они приводят в действие сборочные линии, окраску распылением и пневматические инструменты в автомобилестроении.

• Еда и напитки
  Безмасляные модели обеспечивают чистый воздух для процессов упаковки, смешивания и розлива.

• Фармацевтика
  Чистый воздух имеет решающее значение для производства лекарств и лабораторных условий.

• Горное дело
  Эти компрессоры справляются с тяжелыми задачами, такими как бурение, вентиляция и погрузочно-разгрузочные работы в суровых условиях.

• Текстиль
  Они обеспечивают непрерывную подачу воздуха для ткацких, прядильных и красильных машин.

• Строительство
  На строительных площадках они управляют пневматическими инструментами, бетоноукладчиками и отбойными молотками.

Преимущества винтовых компрессоров

Винтовые компрессоры широко известны за свою эффективность и надежность. Уникальная конструкция обеспечивает ряд преимуществ в различных областях применения и является отличным вариантом в различных отраслях промышленности.

Высокая эффективность

Винтовые компрессоры действительно очень эффективны, когда речь идет о минимизации утечек воздуха и поддержании постоянного давления. Принцип вращательного движения обеспечивает плавность сжатия, потери энергии уменьшаются и, следовательно, приводят к повышению эффективности.

Энергосбережение

Эти энергосберегающие возможности, такие как приводы с регулируемой скоростью, синхронизируют работу винтовых компрессоров выходящего воздуха с потребностями потребления. Тем самым экономится потребление энергии, что приводит к снижению эксплуатационных расходов и обеспечению устойчивости.

Непрерывная работа

Есть и другие компрессоры, которые работают непрерывно, не перегреваясь, но винтовые компрессоры обеспечивают нечто иное. Они способны выполнять чрезвычайно тяжелые работы, обеспечивая при этом минимальное время простоя и постоянную производительность в критически важных приложениях.

Меньше обслуживания

Эти компрессоры имеют небольшое количество движущихся частей, что делает их гораздо менее требовательными к техническому обслуживанию по сравнению с компрессорами поршневого типа. Меньший износ означает более длительный срок службы, а также гораздо более низкие затраты на обслуживание.

Работа без шума

Винтовые компрессоры тише, чем компрессоры старого образца, и создают минимальную вибрацию, что делает их подходящими для помещений с очень чувствительным к шуму помещений, таких как лаборатории и городские объекты.

Высокая надежность

Прочная конструкция гарантирует стабильную производительность даже в самых суровых условиях. Механические неисправности также значительно сокращаются при использовании винтовых компрессоров, что обеспечивает прекрасное спокойствие в любой деловой операции.

Универсальность в приложениях

Винтовые компрессоры — идеальное решение для решения задач во всех отраслях — от производства до фармацевтики и других отраслей. Они имеют дело практически со всем, что касается пневматических приложений, циркуляции газа или работы в чистых газовых помещениях.

Улучшенное качество воздуха

Модели с впрыском масла отфильтровывают общие загрязнения; безмасляная конструкция обеспечивает сверхчистый воздух — идеальное решение для пищевой промышленности, производства электроники и здравоохранения.

Простая установка

Компактная модульная конструкция помогает свести к минимуму установку на месте. Будь то заводские цеха, крыши или даже отдельные компрессорные помещения, они легко вписываются в любое помещение.

Устранение неполадок и распространенные проблемы

Винтовые компрессоры — это машины, которые достаточно надежны, но, как и любое другое оборудование, могут иметь некоторые проблемы. Раннее обнаружение проблемы помогает поддерживать хорошую производительность, а также избегать ненужных простоев. Ниже приведены распространенные проблемы и их решения.

Перегрев

Перегрев — частая проблема, вызванная недостаточным охлаждением или смазкой.

• Причины

• Низкий уровень масла препятствует адекватной смазке.

• Засоренные радиаторы блокируют отвод тепла.

• Решения

• Долейте или замените масло до рекомендованного уровня.

• Очистите или замените радиаторы, чтобы восстановить эффективность охлаждения.

Утечка воздуха

Утечки воздуха снижают давление в системе и снижают эффективность.

• Причины

• Поврежденные шланги позволяют воздуху выходить.

• Изношенные прокладки не обеспечивают герметичность.

• Решения

• Немедленно замените поврежденные шланги.

• Подтяните соединения и при необходимости установите новые прокладки.

Высокий расход масла

Чрезмерное потребление масла увеличивает затраты и повышает риск загрязнения.

• Причины

• Изношенные поршневые кольца пропускают масло в воздушную систему.

• Засоренные масляные фильтры ограничивают поток, что увеличивает использование.

• Решения

• Замените поршневые кольца, чтобы минимизировать потери масла.

• Установите чистые масляные фильтры и следите за температурой.

Чрезмерная вибрация

Вибрация влияет на производительность и, если ее игнорировать, может привести к дальнейшему повреждению.

• Причины

• Несоосные муфты нарушают движение ротора.

• Изношенные подшипники приводят к неравномерному вращению.

• Решения

• Отрегулируйте муфты для плавной работы.

• Замените изношенные подшипники, чтобы предотвратить долгосрочные проблемы.

Электрические проблемы

Электрические неисправности нарушают функциональность компрессора.

• Причины

• Отказ двигателя останавливает работу.

• Перегоревшие предохранители или сработавшие автоматические выключатели прерывают подачу электроэнергии.

• Решения

• Осмотрите проводку и соединения на наличие неисправностей.

• Обратитесь за профессиональным ремонтом в случае проблем с двигателем или цепью.

Факторы, которые следует учитывать при выборе винтового компрессора

Правильное решение может помочь вам добиться общей эффективности, экономичности и, конечно же, долговечности ваших винтовых компрессоров. Ниже приведены несколько важных факторов, которые необходимо проверить, прежде чем сделать окончательный выбор.

Требования к воздуху и давлению

Очень важно понимать потребность в воздухе и необходимое давление для вашего применения. Компрессор должен соответствовать объему (CFM) и давлению воздуха, необходимым для правильной работы, в то время как недостаточная мощность приводит к неэффективности, а слишком большая мощность означает более высокие затраты.

Функции энергоэффективности

Энергоэффективные компрессоры минимизируют эксплуатационные расходы и ущерб, наносимый окружающей среде. Приводы с регулируемой скоростью являются дополнительным фактором, который снижает производительность компрессора при низкой потребности в воздухе, тем самым экономя электроэнергию. Говорят, что энергоэффективный компрессор сокращает все виды отходов ради экологически устойчивого будущего.

Надежность и срок службы

Только идеальная надежность необходима для непрерывной работы. Компрессоры, изготовленные с использованием высококачественных материалов и тяжелой конструкции, обеспечивают более длительный срок службы. Установка долговечной модели снижает затраты на износ с течением времени.

Требования к техническому обслуживанию

Узнайте необходимое обслуживание различных моделей. Компрессоры с меньшим количеством движущихся частей, например винтовые, обычно требуют меньшего обслуживания. Обеспечьте доступность замененных запасных частей и обеспечьте квалифицированного технического специалиста для периодического обслуживания.

Размер и занимаемая площадь

Размер компрессора и площадь установки должны соответствовать объекту. Компактные формы, как правило, хорошо вписываются в очень ограниченное пространство, а модульные системы расширяют возможности. Проверьте площадь на соответствие требованиям, чтобы установленное в будущем оборудование не мешало существующим операциям.

Учитывайте стоимость

При их оценке следует учитывать как первоначальные, так и эксплуатационные затраты. Высокие первоначальные затраты на энергоэффективные и долговечные системы компенсируются за счет снижения затрат на электроэнергию и техническое обслуживание с течением времени. Оцените совокупную стоимость владения, чтобы сделать правильный выбор.

Поддержка после продажи

Плюсы послепродажного обслуживания в том, что после совершения покупки все идет гладко. Изучите сервисную сеть производителя, условия гарантии и наличие запасных частей. Активная работа с клиентами позволит решить проблемы вовремя с минимальными потерями человеко-часов.

Напишите в конце

Винтовые компрессоры подходят. Они обеспечивают надежность и универсальность, что можно увидеть в различных применениях сжатия воздуха, транспортировки газа и специализированных промышленных применениях. Ключевые компоненты вращаются, корпус и системы управления обеспечивают оптимальную производительность. Их высокая эффективность, низкие потребности в энергии и требования к техническому обслуживанию убеждают. Что касается устранения неполадок и проведения регулярных обследований, то они позволяют продлить срок их службы.

Правильный винтовой компрессор будет выбран в зависимости от потребности в воздухе, энергоэффективности и бюджета. Необходимо учитывать размер, надежность и послепродажную поддержку. Хорошо подобранный компрессор повышает производительность и снижает затраты, что делает его незаменимым во всех отраслях промышленности.

Среди ведущих производителей воздушных компрессоров – Aivyter, предлагающий инновационные и экономически эффективные решения. Компания обладает обширной передовой технологией винтовых компрессоров и поэтому предлагает продукцию, предназначенную для повышения эффективности, надежности и устойчивого развития. Их компрессоры используются в различных отраслях промышленности, от производства до фармацевтики, обеспечивая оптимальную производительность и снижение затрат на электроэнергию. Aivyter отличается своим вниманием к качеству, а также отличной послепродажной поддержкой, что обеспечивает клиентам душевное спокойствие и долгосрочную выгоду.

Часто задаваемые вопросы

Вопрос: Каков метод регулирования производительности винтового компрессора VSD?

A: Работа этого механизма такова, что компрессор, который работает с использованием частотно-регулируемого привода или привода с регулируемой скоростью, регулирует скорость двигателя или электродвигателя в соответствии с требуемым количеством воздуха, тем самым достигая энергоэффективности, одновременно устраняя любые потери.

Вопрос: Какое максимальное давление выдерживает винтовой воздушный компрессор?

Ответ: Большинство винтовых компрессоров способны выдерживать давление около 150 фунтов на квадратный дюйм. Однако модели высокого давления могут достигать 300 фунтов на квадратный дюйм и предназначены для некоторых применений.

Вопрос: Каков срок службы одного винтового компрессора?

О: При хорошем обслуживании винтовой компрессор работает в среднем от 10 до 15 лет. Обычно его необходимо регулярно обслуживать, чтобы продлить срок его службы и повысить надежность.

Вопрос: Всегда ли работает винтовой компрессор?

О: Да, винтовые компрессоры работают постоянно. Их системы сконструированы таким образом, чтобы предотвратить перегрев в результате длительного использования.

Вопрос: Какова нормальная рабочая температура винтового компрессора?

О: Нормальная рабочая температура составляет 50–100°C (122–212°F), в зависимости от модели и применения.

Вопрос: Почему винтовые компрессоры такие дорогие?

Ответ: Винтовые компрессоры стоят дорого из-за их точного проектирования, энергоэффективных функций и долговечных компонентов.

Вопрос: Является ли винтовой компрессор лучше поршневого компрессора?

О: Да, винтовые компрессоры тише, эффективнее и лучше подходят для непрерывной работы по сравнению с поршневыми компрессорами.
