Просмотры:0 Автор:Pедактор сайта Время публикации: 2024-09-10 Происхождение:Работает
Воздушные компрессоры — это жизненно важные инструменты, используемые в таких отраслях, как производство, автомобилестроение и строительство. Они приводят в действие различные машины и инструменты, повышая эффективность операций. Однако понимание их частей необходимо для правильного обслуживания и устранения неполадок.
В этом посте вы узнаете о ключевых компонентах воздушных компрессоров, их функциях и о том, как они работают вместе, обеспечивая бесперебойную работу вашей системы.
Воздушные компрессоры являются жизненно важными инструментами во многих отраслях промышленности. Они используют простой, но эффективный процесс сжатия воздуха и хранения его для дальнейшего использования.
Основной принцип воздушного компрессора заключается в уменьшении объема воздуха, что, в свою очередь, увеличивает его давление. Это достигается за счет ряда шагов:
Воздухозаборник: Компрессор всасывает окружающий воздух через впускной клапан.
Сжатие: Затем воздух сжимается либо поршнем, совершающим возвратно-поступательное движение, либо вращающимися винтами, в зависимости от типа компрессора.
Охлаждение. В процессе сжатия выделяется тепло, поэтому воздух часто охлаждается перед попаданием в резервуар для хранения.
Хранение: Сжатый воздух хранится в резервуаре до тех пор, пока он не понадобится.
Регулирование: по мере использования воздуха компрессор включается и выключается, чтобы поддерживать давление в заданном диапазоне.
Процесс сжатия незначительно различается в зависимости от типа компрессора.
В поршневом компрессоре:
Поршень движется вниз, втягивая воздух в цилиндр через впускной клапан.
Затем поршень движется вверх, сжимая воздух.
Сжатый воздух вытесняется через выпускной клапан в накопительный бак.
В ротационном винтовом компрессоре:
Воздух поступает в камеру сжатия, где он задерживается между двумя винтовыми винтами (роторами), расположенными в зацеплении.
По мере вращения винтов пространство между ними уменьшается, сжимая воздух.
Затем сжатый воздух подается в накопительный бак.
В обоих типах воздушный фильтр очищает входящий воздух, а обратный клапан предотвращает попадание сжатого воздуха обратно в компрессор. Предохранительные клапаны защищают от избыточного давления, а реле давления управляют двигателем в зависимости от давления в баке.
Многие компрессоры также оснащены масляным насосом и системой смазки. Он обеспечивает циркуляцию масла, уменьшая трение, износ и нагрев движущихся частей. Воздушно-масляный сепаратор удаляет это масло из сжатого воздуха перед его использованием.
После этого сжатый воздух готов к использованию в самых разных целях: от питания пневматических инструментов до подачи воздуха для промышленных процессов. Компрессор будет продолжать включаться и выключаться, поддерживая постоянную подачу сжатого воздуха в резервуар для хранения.
Давайте углубимся в сердце воздушного компрессора — в основные компоненты, благодаря которым все это происходит. Мы рассмотрим двигатель, воздушную часть винтовых компрессоров и насос поршневых компрессоров.
Двигатель является силовой установкой компрессора. Его роль заключается в обеспечении механической энергии, необходимой для управления процессом сжатия.
В воздушных компрессорах используются два основных типа двигателей:
Электродвигатели: они могут быть переменного тока (переменный ток) или постоянного тока (постоянный ток). Это самый распространенный тип.
Газовые двигатели. В них используется бензин или дизельное топливо. Их часто используют в портативных или наружных приложениях.
Мощность двигателя напрямую зависит от мощности компрессора. Более мощный двигатель может привести в действие более крупный компрессор, производя больше сжатого воздуха.

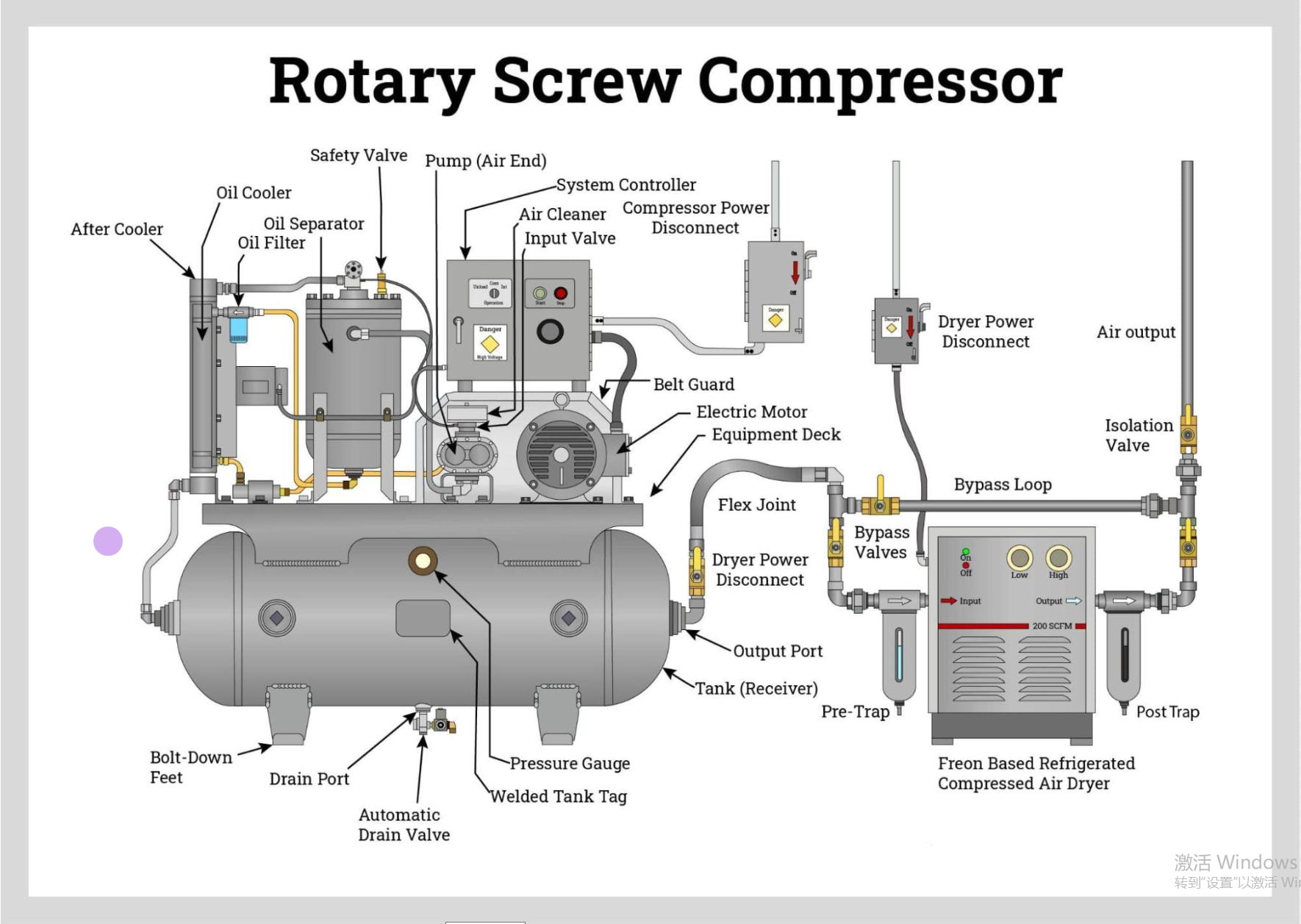

В ротационно-винтовых компрессорах волшебство происходит именно в воздушной части. Это та часть, которая на самом деле сжимает воздух.
Воздушная часть состоит из:
Роторы: два винтовых винта (один с наружной резьбой, один с внутренней резьбой), которые сцепляются друг с другом. Поворачиваясь, они уменьшают объем воздуха, сжимая его.
Впускной клапан: контролирует поток воздуха в компрессор.
Подшипники: поддерживают роторы и обеспечивают плавное вращение.
Уплотнения: Предотвращают утечку сжатого воздуха и смазочного масла.
Разгрузочное отверстие: Место, где сжатый воздух выходит из воздушной части.
Корпус: Закрывает и защищает все эти компоненты.
Многие воздушные блоки также оснащены внутренней системой охлаждения. Это помогает рассеивать тепло, образующееся при сжатии, повышая эффективность.
В поршневых воздушных компрессорах, также известных как поршневые компрессоры, насос является основным компонентом. Для сжатия воздуха используется поршнево-цилиндровый механизм.
Основными частями насоса являются:
Цилиндр: Камера, в которой происходит сжатие.
Поршень: перемещается вверх и вниз внутри цилиндра, сжимая воздух.
Клапаны: контролируют поток воздуха в цилиндр и из него.
Впускной клапан: пропускает воздух в цилиндр.
Выпускной клапан: позволяет сжатому воздуху выходить из цилиндра.
Шатун: соединяет поршень с коленчатым валом.
Коленчатый вал: преобразует вращательное движение двигателя в возвратно-поступательное движение поршня.
Некоторые поршневые компрессоры имеют многоступенчатую конструкцию. Это означает, что у них есть несколько цилиндров, которые поэтапно сжимают воздух, обеспечивая более высокое давление.
Понимание этих основных компонентов является ключом к пониманию того, как работает ваш воздушный компрессор. Он также может помочь вам устранять неполадки и выполнять задачи по техническому обслуживанию, такие как замена уплотнений или клапанов.
Помните, что двигатель, компрессорная часть и насос являются сердцем компрессора, но есть и много других важных частей. В следующем разделе мы рассмотрим некоторые из этих важных вспомогательных компонентов.
Смазка имеет решающее значение в воздушных компрессорах. Уменьшает трение, износ и выделение тепла в движущихся частях. Этому способствуют масляный насос и система смазки.
Ключевые компоненты включают в себя:
Масляный фильтр: удаляет загрязнения из масла.
Масляный радиатор: рассеивает тепло масла.
Воздушно-масляный сепаратор: удаляет масло из сжатого воздуха.
Масляный поддон: хранит масло, когда оно не используется.
Нефтепроводы: доставляйте масло туда, где оно необходимо.
Манометры — это глаза компрессора. Они контролируют давление в системе, обычно в PSI (фунтах на квадратный дюйм) или барах. Эта информация жизненно важна для безопасной и эффективной работы.
Обратный клапан похож на улицу с односторонним движением. Он позволяет сжатому воздуху течь из компрессора в резервуар, но не обратно. Это поддерживает постоянное давление и работу.
Безопасность имеет первостепенное значение, и именно здесь на помощь приходит предохранительный клапан. Если давление становится слишком высоким, он автоматически открывается, сбрасывая избыточное давление и предотвращая опасные ситуации.
Разгрузочные клапаны выпускают захваченный воздух при запуске компрессора. Это гарантирует плавный запуск двигателя без необходимости борьбы с повышенным давлением.
Реле давления — это мозг операции. Они контролируют давление в баке и сообщают двигателю, когда включать и выключать. Это обеспечивает эффективность и безопасность, поддерживая давление в заданном диапазоне.
В компрессорах с ременным приводом ремни передают мощность от двигателя к насосу или воздушному блоку. Они подобны рукам компрессора, передающим энергию туда, где она необходима.
Регулярный осмотр и замена ремней имеют решающее значение. Изношенные или ослабленные ремни могут проскальзывать, снижая эффективность и потенциально вызывая повреждения.
С другой стороны, в компрессорах с прямым приводом двигатель напрямую соединен с насосом или воздушной частью. Они имеют более компактную конструкцию и меньшее количество точек обслуживания.
Воздушный фильтр похож на носовую часть компрессора. Он предотвращает попадание пыли, грязи и загрязнений в систему. Это продлевает срок службы компрессора и обеспечивает более чистый выходящий воздух.
Сливные клапаны подобны почкам компрессора. Они удаляют скопившуюся влагу и конденсат из бака и трубопроводов. Это можно сделать вручную или автоматически.
Удаление этой воды важно для предотвращения коррозии и поддержания качества воздуха.
Прокладки — это уплотнители, которые обеспечивают герметичность. Они предотвращают утечки между компонентами. Для поддержания оптимальной производительности необходимы регулярные проверки и замены.
Виброподушки подобны башмакам компрессора. Они снижают шум и предотвращают износ от вибрации. Это приводит к более тихой работе и увеличению срока службы компонентов.
Шланги — это жилы системы сжатого воздуха. Они доставляют сжатый воздух из резервуара туда, где он необходим, будь то пневматический инструмент или машина.
Очень важно использовать правильный шланг. Длина и диаметр (внутренний диаметр) шланга влияют на расход и давление воздуха. Слишком длинный или слишком узкий шланг может снизить эффективность.
Распространенные проблемы со шлангами включают перекручивания и утечки. Регулярная проверка и замена шлангов может предотвратить эти проблемы.
Техническое обслуживание деталей воздушного компрессора необходимо для обеспечения его работы с максимальной производительностью и длительного срока службы. Регулярное техническое обслуживание может предотвратить поломки, повысить эффективность и сэкономить деньги в долгосрочной перспективе.
Давайте углубимся в некоторые ключевые задачи по техническому обслуживанию важнейших деталей воздушного компрессора.
Воздушный фильтр предотвращает попадание пыли и мусора в компрессор. Со временем он может засориться, уменьшая поток воздуха и создавая нагрузку на двигатель.
Чтобы очистить воздушный фильтр:
Найдите фильтр. Обычно он находится в корпусе рядом с воздухозаборником.
Извлеките фильтр из корпуса.
Аккуратно постучите по фильтру, чтобы удалить грязь.
Если он очень грязный, очистите его сжатым воздухом или промойте водой с мылом. Перед повторной установкой дайте ему полностью высохнуть.
Если фильтр поврежден или сильно загрязнен, замените его.
Старайтесь чистить или заменять воздушный фильтр каждые несколько месяцев или чаще, если вы используете компрессор в пыльной среде.
Если в вашем компрессоре для смазки используется масло, крайне важно регулярно менять масло. Точная частота зависит от вашей модели и режима использования, но общее правило — менять масло каждые 500–1000 часов использования или каждые 3–6 месяцев.
Чтобы заменить масло:
Запустите компрессор на несколько минут, чтобы нагреть масло, затем выключите его.
Найдите клапан слива масла, обычно он находится в основании насоса. Поставьте под нее кастрюлю, чтобы собирать масло.
Откройте кран и дайте маслу полностью стечь.
Закройте кран и залейте новое масло до уровня, указанного на смотровом стекле или щупе.
Всегда используйте тип масла, рекомендованный производителем вашего компрессора.
Воздушный шланг подает сжатый воздух из резервуара к вашим инструментам. Со временем шланги могут протекать или становиться хрупкими.
Признаки того, что пришло время для нового шланга:
Видимые трещины или повреждения поверхности шланга.
Утечки, которые можно обнаружить, нанеся мыльную воду и ища пузырьки.
Жесткость или хрупкость, что может привести к трещинам и утечкам.
При замене шланга выберите тот, который рассчитан на максимальное давление и расход воздуха вашего компрессора. Слишком маленький шланг может ограничить производительность инструмента, а слишком большой может оказаться громоздким.
Реле давления управляет циклом включения/выключения компрессора в зависимости от давления в баке. В случае сбоя ваш компрессор может не запуститься, не прекратить работу или может быстро включаться и выключаться.
Чтобы проверить реле давления:
Отключите компрессор и слейте воздух из баллона.
Найдите переключатель давления, обычно на боковой стороне бака или рядом с двигателем.
Снимите крышку и отсоедините провода.
С помощью мультиметра проверьте целостность клемм. Переключатель должен иметь непрерывность при низком давлении и отсутствовать при высоком давлении.
Если переключатель не прошел проверку, замените его новым того же номинала. Это включает в себя:
Обратите внимание на соединения проводов, а затем отсоедините старый переключатель.
Установка нового переключателя и повторное подключение проводов.
Регулировка настроек давления включения и выключения в соответствии со спецификациями вашего компрессора.
Если вы не уверены в каком-либо шаге, обратитесь к руководству по эксплуатации вашего компрессора или к профессионалу.
Даже самые хорошо обслуживаемые воздушные компрессоры могут время от времени сталкиваться с проблемами. Знание того, как устранять распространенные проблемы, может сэкономить вам время и деньги. Давайте рассмотрим некоторые типичные проблемы и способы их решения.
Если ваш компрессор работает, но не создает давление в баке, виновников может быть несколько:
Проблемы с двигателем:
Проверьте, не перегревается ли двигатель. Если это так, возможно, он перегружен. Это может быть связано с низким напряжением, неправильным калибром удлинителя или заклинившим насосом.
Осмотрите конденсатор и замените его, если он неисправен.
Возможно, потребуется замена двигателя, если он сгорел.
Проблемы с насосом:
Изношенный или поврежденный насос не может эффективно сжимать воздух. Ищите признаки износа, например, царапины на стенках цилиндров.
Впускные или выпускные клапаны могут протекать, что препятствует правильному сжатию. При необходимости замените их.
Уплотнение поршня могло быть изношено, что привело к выходу воздуха. Замените уплотнение.
Проблемы со шлангом и соединителем:
Проверьте герметичность шлангов и соединений. Замените все поврежденные шланги и затяните или замените ослабленные или неисправные разъемы.
Утечки воздуха — распространенная проблема, которая может снизить эффективность вашего компрессора и привести к его более частому включению и выключению.
Общие причины включают в себя:
Изношенные уплотнения:
Со временем уплотнения насоса, клапанов и соединений могут ухудшиться, что приведет к утечке воздуха.
Замените изношенные уплотнения, чтобы предотвратить утечки.
Поврежденные шланги:
На шлангах могут образоваться трещины и дыры, особенно если они старые или перекручены.
Регулярно проверяйте шланги и заменяйте их в случае повреждения.
Слабые соединения:
Вибрации со временем могут привести к ослаблению соединений.
Проверьте и затяните все соединения, включая соединения на баке, реле давления и быстроразъемные соединения.
Шумный воздушный компрессор может быть не просто раздражающим фактором – это может быть признаком проблемы.
Вот некоторые возможные причины и решения:
Проблемы с двигателем:
Изношенный или ослабленный приводной ремень может вызвать визг или хлопки. При необходимости подтяните или замените ремень.
Изношенные подшипники могут вызывать скрежет или грохот. Замените подшипники.
Если двигатель гудит, но не запускается, возможно, неисправен конденсатор. Замените его.
Проблемы с насосом:
Изношенные или поврежденные поршни, цилиндры или подшипники могут вызывать стук или дребезжание. Возможно, эти детали необходимо заменить.
Ослабленный маховик, шкив или защитный кожух ремня также могут вызывать дребезжание. Затяните эти компоненты.
Проблемы с вентилятором:
Незакрепленный или поврежденный вентилятор может вызывать дребезжащие или щелкающие звуки.
При необходимости затяните или замените вентилятор.
Понимание деталей вашего воздушного компрессора является ключом к его бесперебойной работе. Ознакомьтесь с конкретными компонентами вашей модели. Регулярное техническое обслуживание и оперативное решение проблем обеспечивают эффективную и надежную работу. Обладая этими знаниями, вы сможете поддерживать свой компрессор в отличной форме на долгие годы.
