Что такое воздушный компрессор и как он работает?

Вы когда-нибудь задумывались, как простой воздух может привести в действие сложные машины? Воздушные компрессоры играют решающую роль в современной промышленности. Они преобразуют обычный воздух в энергию под давлением. В этом посте вы узнаете, что такое воздушные компрессоры, как они работают и почему они необходимы для множества применений как в промышленности, так и в повседневной жизни.

Что такое воздушный компрессор?

Воздушный компрессор — это устройство, которое преобразует мощность в потенциальную энергию, нагнетая воздух в меньшее пространство и сжимая его. Этот сжатый воздух затем можно хранить и использовать для различных целей.

Он забирает воздух из атмосферы и сжимает его в гораздо меньший объем. Этот процесс увеличивает давление воздуха, что делает его универсальным и мощным инструментом.

Важность в повседневной жизни и промышленности

Воздушные компрессоры играют решающую роль в нашей повседневной жизни и во многих отраслях промышленности. С того момента, как вы просыпаетесь и до того, как ложитесь спать, сжатый воздух участвует во многих аспектах вашей жизни.

Он приводит в действие пневматические инструменты на заводах, помогает в строительных проектах и ​​даже помогает при стоматологических процедурах. Воздушные компрессоры также необходимы для выполнения автомобильных задач, таких как накачивание шин и управление пневматическими тормозами.

Некоторые распространенные области применения сжатого воздуха включают в себя:

• Накачивание шин автомобилей, велосипедов и техники

• Питание пневматических инструментов (например, дрелей, шлифовальных машинок, краскопультов)

• Эксплуатационные системы отопления, вентиляции и кондиционирования

• Запуск стоматологического оборудования

• Помощь в производственных процессах




Универсальность и эффективность сжатого воздуха делают воздушные компрессоры незаменимыми в различных отраслях: от небольших мастерских до крупных промышленных предприятий. Они обеспечивают надежный и экономичный источник питания для бесчисленных применений.

Типы воздушных компрессоров

Воздушные компрессоры бывают разных типов, каждый из которых имеет свои уникальные характеристики и области применения. Давайте рассмотрим две основные категории: компрессоры объемного действия и динамические компрессоры.

Компрессоры объемного действия

Компрессоры объемного действия работают за счет уменьшения объема воздуха для увеличения его давления. Они являются наиболее распространенным типом, используемым в промышленных и бытовых условиях.

Поршневые/поршневые компрессоры

Поршневые компрессоры, также известные как поршневые компрессоры, используют поршень, приводимый в движение коленчатым валом, для сжатия воздуха. Их можно разделить еще на:

1. Одноступенчатые компрессоры. Эти компрессоры имеют один поршень, который сжимает воздух за одну ступень. Они подходят для применений с низким давлением.

2. Двухступенчатые компрессоры. Эти компрессоры имеют два поршня, которые сжимают воздух в два этапа. Первая ступень сжимает воздух до промежуточного давления, который затем охлаждается перед поступлением на вторую ступень для дальнейшего сжатия. Двухступенчатые компрессоры более эффективны и могут достигать более высокого давления.

Подпись: Одноступенчатые поршневые компрессоры сжимают воздух за один этап.

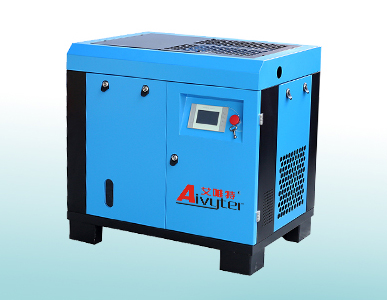

Роторно-винтовые компрессоры

В ротационных винтовых компрессорах используются два взаимодействующих ротора для непрерывного сжатия воздуха. Когда роторы вращаются, они втягивают воздух, сжимают его и выталкивают. Они известны своей эффективностью, надежностью и способностью обеспечивать постоянный поток сжатого воздуха.

Спиральные компрессоры

Спиральные компрессоры имеют две спирали спиралевидной формы: фиксированную и вращающуюся. По мере движения вращающейся спирали воздух втягивается и постепенно сжимается между двумя спиралями. Они тихие, эффективные и часто используются в небольших приложениях.

Динамические (необъемные) компрессоры

Динамические компрессоры используют высокоскоростные вращающиеся рабочие колеса для создания скорости, которая преобразуется в давление.

Центробежные компрессоры

Центробежные компрессоры имеют крыльчатку, которая вращается с высокой скоростью, втягивая воздух и ускоряя его наружу. Затем высокоскоростной воздух замедляется и преобразуется в давление. Они используются в крупномасштабных промышленных приложениях, требующих высоких скоростей потока.

Осевые компрессоры

Осевые компрессоры используют ряд вращающихся лопаток для сжатия воздуха. По мере прохождения воздуха через компрессор каждая ступень постепенно увеличивает его давление. Они обычно используются в газовых турбинах и авиационных двигателях.

Тип компрессора	Характеристики	Приложения
Поршень	- Простой дизайн - Широкий диапазон давления	- Домашнее использование - Небольшие мастерские
Вращающийся винт	- Эффективный - Непрерывный поток воздуха	- Промышленное использование - Масштабные операции
Прокрутка	- Тихий - Компактный	- Стоматологическое оборудование - Малые приложения
Центробежный	- Высокие скорости потока - Масштабный	- Промышленные процессы - Электростанции
Осевой	- Высокая эффективность - Многоступенчатое сжатие	- Газовые турбины - Авиационные двигатели

Таблица: Характеристики и применение различных типов воздушных компрессоров.

Как работает воздушный компрессор?

Процесс сжатия

Процесс сжатия можно разбить на три основных этапа: впуск воздуха, сжатие и хранение/распределение.

1. Воздухозаборник: Компрессор всасывает атмосферный воздух через впускной клапан. Этот воздух имеет нормальное давление и температуру.

2. Сжатие: компрессор затем использует свой внутренний механизм для уменьшения объема воздуха, что, в свою очередь, увеличивает его давление. Вот где происходит волшебство!

3. Хранение и распространение: Сжатый воздух затем хранится в резервуаре или направляется непосредственно к месту использования по трубам или шлангам. Теперь он готов питать ваши инструменты и машины.

Методы вытеснения воздуха

Существует два основных метода, которые воздушные компрессоры используют для вытеснения и сжатия воздуха: положительное вытеснение и динамическое вытеснение.

Положительное смещение

Компрессоры объемного действия используют механические средства для уменьшения объема воздуха, тем самым увеличивая его давление. Они работают, втягивая воздух в камеру, а затем уменьшая размер этой камеры для сжатия воздуха. Общие типы включают:

• Поршневые компрессоры

• Ротационные винтовые компрессоры

• Спиральные компрессоры

Динамическое перемещение

С другой стороны, в динамических компрессорах для создания скорости используются высокоскоростные вращающиеся рабочие колеса или лопасти. Затем эта скорость преобразуется в давление. Примеры динамических компрессоров:

• Центробежные компрессоры

• Осевые компрессоры

Они обычно используются в приложениях, требующих высоких скоростей потока и непрерывной работы.

Системы смазки

Смазка имеет решающее значение для бесперебойной работы и долговечности воздушных компрессоров. Существует два основных типа систем смазки:

Маслосмазываемые (масляные) компрессоры

В компрессорах с масляной смазкой масло впрыскивается в камеру сжатия для смазки, герметизации и охлаждения внутренних компонентов. Масло смешивается со сжатым воздухом, который затем проходит через маслоотделитель для удаления большей части масла перед хранением или использованием воздуха.

Безмасляные компрессоры

Безмасляные компрессоры, как следует из названия, не используют масло для смазки. Вместо этого они полагаются на специальные покрытия и материалы, такие как тефлон, для уменьшения трения и износа. Их предпочитают там, где чистота воздуха имеет решающее значение, например, в пищевой, фармацевтической и электронной промышленности.

Система смазки	Плюсы	Минусы
Смазанный маслом	- Лучшее охлаждение - Более длительный срок службы	- Возможность загрязнения маслом. - Необходима регулярная замена масла
Без масла	- Чистый, безмасляный воздух. - Низкое техническое обслуживание	- Более высокая первоначальная стоимость - Меньший срок службы

Таблица: Плюсы и минусы масляных и безмасляных компрессоров.

Ключевые компоненты и их функции

Воздушный компрессор состоит из нескольких ключевых компонентов, которые работают вместе, чтобы эффективно сжимать и подавать воздух. Давайте подробнее рассмотрим каждый из этих компонентов и их функции.

Электрический или бензиновый двигатель

Двигатель является силовой установкой воздушного компрессора. Он может быть как электрическим, так и газовым. Двигатель приводит в движение насос, который отвечает за сжатие воздуха.

Насос и его типы

Насос – это сердце воздушного компрессора. Он всасывает атмосферный воздух, сжимает его, а затем доставляет в резервуар-хранилище или непосредственно к месту применения. В воздушных компрессорах используются три основных типа насосов:

1. Поршневой насос: также известный как поршневой насос, в нем используется поршень, приводимый в движение коленчатым валом, для сжатия воздуха. Поршневые насосы обычно встречаются в небольших портативных воздушных компрессорах.

2. Роторно-винтовой насос: В этом типе насоса используются два взаимодействующих ротора для непрерывного сжатия воздуха. Они более эффективны, чем поршневые насосы, и часто используются в промышленных условиях.

3. Спиральный насос: Спиральный насос имеет две спиралевидные спирали: одну фиксированную, а другую вращающуюся. По мере движения вращающейся спирали воздух втягивается и сжимается. Спиральные насосы известны своей тихой работой и эффективностью.

Впускные и выпускные клапаны

Впускной клапан позволяет атмосферному воздуху попадать в насос во время такта впуска. С другой стороны, выпускной клапан выпускает сжатый воздух из насоса в резервуар для хранения или к месту использования.

Резервуар для хранения

Большинство воздушных компрессоров имеют резервуар для хранения сжатого воздуха. Резервуар помогает поддерживать постоянное давление и действует как буфер между насосом и оборудованием. Это также позволяет компрессору включаться реже, продлевая срок его службы.

Реле давления и регулятор

Реле давления управляет работой компрессора в зависимости от давления в накопительном баке. Когда давление падает ниже определенного уровня, переключатель включает компрессор. Когда давление достигает верхнего предела, компрессор выключается.

Регулятор давления, с другой стороны, контролирует выходное давление воздушного компрессора. Это позволяет вам регулировать давление в соответствии с потребностями вашего применения.

Воздушный фильтр и осушитель

Воздушный фильтр удаляет грязь, пыль и другие загрязнения из входящего воздуха перед его попаданием в компрессор. Это помогает защитить внутренние компоненты и обеспечивает более чистый сжатый воздух.

Осушитель воздуха, как следует из названия, удаляет влагу из сжатого воздуха. Влага может вызвать коррозию и повредить оборудование, расположенное ниже по потоку. Существуют различные типы осушителей воздуха, такие как рефрижераторные сушилки и влагопоглотительные сушилки.

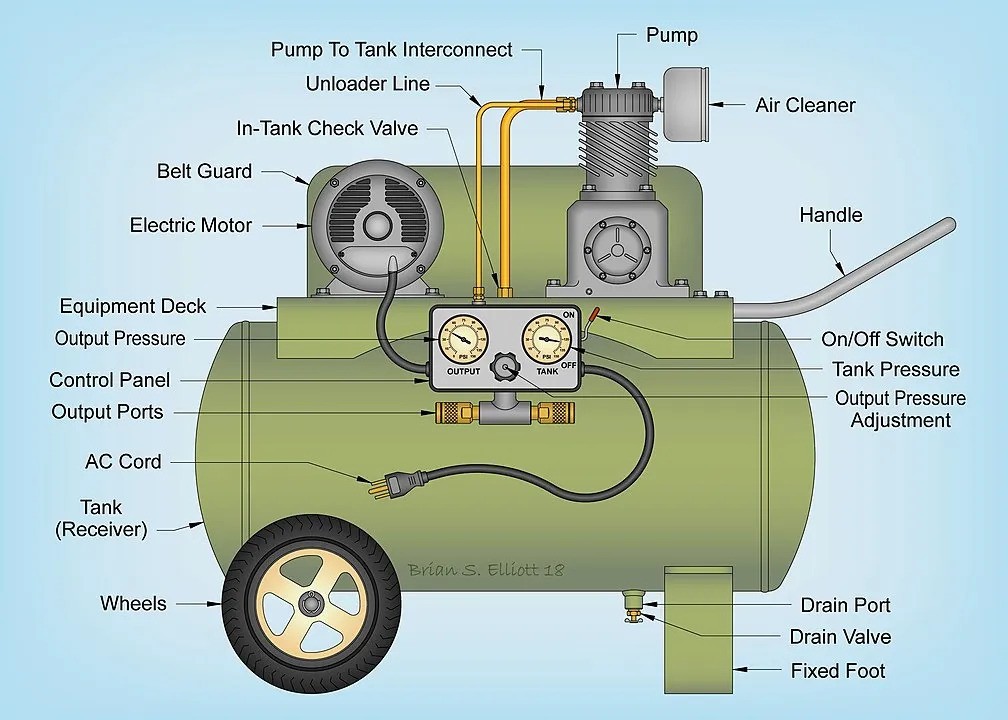

Подпись: Ключевые компоненты воздушного компрессора и их размещение.

Компонент	Функция
Мотор	Приводит в движение насос
Насос	Сжимает воздух
Впускной клапан	Позволяет воздуху проникать в насос
Выпускной клапан	Выпускает сжатый воздух из насоса
Резервуар для хранения	Удерживает сжатый воздух
Реле давления	Управляет работой компрессора в зависимости от давления в баке.
Регулятор давления	Регулирует выходное давление
Воздушный фильтр	Удаляет загрязнения из входящего воздуха.
Осушитель воздуха	Удаляет влагу из сжатого воздуха

Таблица: Ключевые компоненты воздушного компрессора и их функции.

Номинальная мощность воздушного компрессора: PSI, CFM и SCFM.

Покупая воздушный компрессор, вы столкнетесь с различными номинальными мощностями. PSI, CFM и SCFM являются наиболее распространенными. Давайте разберем их и поймем их значение.

Что такое PSI (фунтов на квадратный дюйм)?

PSI — это мера силы, приложенной к данной области. В контексте воздушных компрессоров это указывает на производительность компрессора по давлению. Чем выше PSI, тем большее давление может создать компрессор.

Разные инструменты и приложения требуют разных уровней PSI. Например:

• Накачивание шин: 30-35 фунтов на квадратный дюйм.

• Питание пневматических гвоздезабивателей: 70–90 фунтов на квадратный дюйм.

• Рабочая пневматическая дрель: 90–100 фунтов на квадратный дюйм.

• Пневматические шлифовальные машины: 100–120 фунтов на квадратный дюйм.

Что такое CFM (кубические футы в минуту)?

CFM измеряет объем воздуха, который компрессор может доставить за одну минуту. Он напрямую влияет на воздушный поток и определяет, насколько эффективно компрессор будет питать ваши инструменты.

Важно отметить разницу между CFM и SCFM. CFM — это фактический объем подаваемого воздуха, а SCFM — это объем воздуха, приведенный к стандартным условиям.

Чтобы рассчитать необходимое количество CFM для ваших инструментов, сложите требования CFM для всех инструментов, которые вы планируете использовать одновременно. Затем добавьте запас прочности примерно в 30 %, чтобы учесть любые утечки или неэффективность.

SCFM (стандартные кубические футы в минуту)

SCFM — это стандартное отраслевое измерение, учитывающее такие внешние условия, как температура и влажность. Это обеспечивает более точное представление о производительности компрессора.

Производители часто указывают рейтинги SCFM для своих компрессоров. Эти рейтинги основаны на стандартных условиях: атмосферное давление 14,7 фунтов на квадратный дюйм (атмосферное давление), температура 68°F и относительная влажность 0 %.

Температура и влажность могут существенно повлиять на фактическую производительность CFM. Более высокие температуры и уровни влажности уменьшают плотность воздуха, что приводит к снижению расхода кубических футов в минуту. И наоборот, более низкие температуры и уровни влажности увеличивают плотность воздуха, что приводит к увеличению CFM.

Condition	Влияние на ОВЛХ
Высокая температура	Уменьшает CFM
Высокая влажность	Уменьшает CFM
Низкая температура	Увеличивает CFM
Низкая влажность	Увеличивает CFM

Таблица: Влияние температуры и влажности на производительность CFM.

При выборе воздушного компрессора учитывайте рейтинг SCFM, чтобы убедиться, что он соответствует вашим требованиям в различных условиях окружающей среды.

Применение сжатого воздуха

Сжатый воздух – универсальный и незаменимый ресурс. Он находит применение в различных отраслях промышленности и повседневной жизни.

Промышленное использование

Производство

На производственных предприятиях сжатый воздух приводит в действие широкий спектр инструментов и оборудования. От сборочных линий до упаковочных машин — они играют решающую роль в обеспечении бесперебойной работы операций.

Автомобильная промышленность

Автомобильная промышленность в значительной степени зависит от сжатого воздуха. Его используют для работы с пневматическими инструментами, окраски распылением и даже в системах подвески транспортных средств.

Пищевая промышленность и производство напитков

В пищевой промышленности и производстве напитков сжатый воздух помогает при упаковке, розливе в бутылки и поддержании чистоты окружающей среды. Тем не менее, важно использовать воздушные компрессоры, предназначенные для пищевых продуктов, чтобы избежать загрязнения.

Фармацевтическая промышленность

Сжатый воздух имеет решающее значение в фармацевтической промышленности. Его используют при производстве, упаковке и транспортировке лекарств. Для обеспечения безопасности продукции необходимо соблюдать строгие стандарты качества воздуха.

Приложения для повседневной жизни

Накачивание шин

Одним из наиболее распространенных применений сжатого воздуха в повседневной жизни является накачивание шин. От велосипедов до автомобилей, сжатый воздух обеспечивает движение наших транспортных средств.

Питание пневматических инструментов

Пневматические инструменты, такие как гвоздезабивные пистолеты, пневматические молотки и краскопульты, приводятся в действие сжатым воздухом. Они широко используются в строительных, деревообрабатывающих и автомобильных мастерских.

Системы отопления, вентиляции и кондиционирования

Сжатый воздух играет жизненно важную роль в системах отопления, вентиляции и кондиционирования воздуха (HVAC). Он используется для управления клапанами, заслонками и другими компонентами, которые регулируют поток воздуха и температуру.

Стоматологическое оборудование

В стоматологических клиниках сжатый воздух приводит в действие такие инструменты, как воздушные турбины, шприцы и пневмоабразивные установки. Это помогает стоматологам выполнять процедуры с точностью и эффективностью.

Приложение	Преимущество сжатого воздуха
Производство	Приводит в действие инструменты и оборудование
Автомобильная промышленность	Управляется пневматическим инструментом и красит распылением.
Пищевая промышленность и производство напитков	Помогает в упаковке и поддержании чистоты.
Фармацевтическая промышленность	Критически важен при производстве и упаковке лекарств.
Накачивание шин	Обеспечивает движение транспортных средств
Питание пневматических инструментов	Обеспечивает эффективную работу в различных отраслях.
Системы отопления, вентиляции и кондиционирования	Контролирует поток воздуха и температуру
Стоматологическое оборудование	Приводит в действие точные инструменты для стоматологических процедур.

Таблица: Преимущества сжатого воздуха в различных приложениях.

Краткое содержание

Воздушные компрессоры преобразуют воздух в энергию под давлением, приводящую в действие различные инструменты и системы. Понимание их основных принципов, таких как перемещение и сжатие воздуха, помогает эффективно их использовать. Регулярное техническое обслуживание имеет решающее значение для безопасности и производительности. По мере развития технологий компрессоры становятся более энергоэффективными, тише и умнее, обеспечивая лучший контроль и снижение затрат. Если вы будете в курсе этих событий, вы сможете максимально эффективно использовать свой воздушный компрессор сейчас и в будущем.
